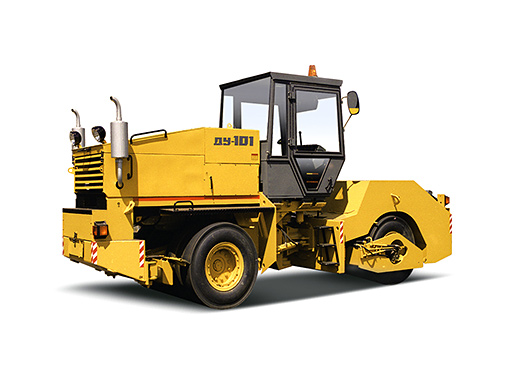

Каток пневмоколесный ДУ-101 (ЗАО «Раскат»)
Технические характеристики
|
Производительность | |
|
Асфальт до, м2/час |
3 000 |
|
Грунт до, м3/час |
600 |
|
Конструктивная масса, т |
11,00 |
|
Вид балласта |
песок, металлолом |
|
Максимальный рабочий вес с балластом, т:
|
18/16
|
|
Трансмиссия |
гидравлическая |
|
Стояночный тормоз |
гидравлический |
|
Скорость рабочая, км/час |
0 … 7,0 |
|
Скорость транспортная, км/час |
0 … 18 |
|
Привод |
оба вальца |
|
Водяной бак, л |
400 |
|
Бак гидравлики, л |
162 |
|
Масло гидросистемы |
МГЕ-46В (аналоги Tellus 46, Hyspin AWS 46) |
|
Угол поперечной устойчивости |
15° (27%) |
|
Минимальный радиус поворота по наружному контуру следа, м |
7,5 |
|
преодолеваемый уклон |
16° (28%) |
|
Глубина уплотнения (асфальтобетон), см |
4 — 10 |
|
Количество проходов |
4 — 10 |
|
Коэффициент уплотнения |
0,96 — 1,0 |
|
Размеры | |
|
Ширина вальца, мм |
2 000 |
|
Ширина уплотняемой полосы, мм |
2 000 |
|
Типоразмер шин |
11.00-20 |
|
Диаметр пневмоколеса |
1 070 |
|
Число пневмоколес |
8 |
|
Длина катка, мм |
6 400 |
|
Ширина катка, мм |
2 200 |
|
Высота с кабиной, мм |
3 200 |
|
Высота без кабины, мм |
2 300 |
|
База катка (расстояние между осями вальцев), мм |
3 150 |
|
Клиренс, мм |
350 |
|
Двигатель | |
|
Двигатель |
ЯМЗ-236-Г1/110 кВт/1700 об/мин |
|
Охлаждение двигателя |
водяное |
|
Расход топлива, литров/час |
27,83 |
|
Аккумуляторная батарея |
6СТ-182 ЭМ |
|
Напряжение, В |
12 |
Конструктивные особенности:
- - привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
- - конструкция с шарнирно-сочлененной рамой обеспечивает высокую маневренность с сохранением перекрытия следов колес;
- - независимое крепление привода хода на передней и задней рамах вальцов.
Дополнительные возможности:
- - кондиционер;
- - муфта сцепления;
- - подогреватель дизеля;
- - антипробуксовочная система.
