Захваты. Грейферы
Основными захватами грейферного типа являются: 6-ти лепестковый захват ГЛМ-250Ф закрытого типа, который по требованию клиента может доукомплектовываться сменными открытыми лепестками, и самый мощный, из выпускаемых в России, 5-ти лепестковый захват полуоткрытого типа большего объема и надежности - ГЛМ-350 применяемый на гидроманипуляторах с грузовым моментом более 90 КН и легких экскаваторах.
Сравнительные характеристики грейферов для погрузки лома.
|
Технические данные |
Обозначение на рисунке 1 |
модель грейфера | |||
|
185.46.600 |
ГЛ -1 |
ГЛМ-250 |
ГЛМ-350 | ||
|
Габаритные размеры ,мм, при : |
|
|
|
|
|
|
сомкнутых лепестках высота |
Е |
770 |
770 |
835 |
1025 |
|
ширина |
А |
1140 |
1140 |
1133 |
1220 |
|
раскрытых лепестках высота |
D |
630 |
630 |
695 |
800 |
|
ширина (диаметр наружный) |
С |
1640 |
1640 |
1788 |
1890 |
|
ширина (диаметр захвата) |
В |
1490 |
1490 |
1612 |
1706 |
|
Количество лепестков ,штук |
|
6 |
6 |
6 |
5 |
|
Объем грейфера при сомкнутых лепестках, литров, не менее |
|
200 |
200 |
250 |
350 |
|
Тип-возможное исполнение рабочей зоны |
|
закрытый |
Закрытый открытый |
Закрытый открытый |
полу закрытый |
|
Номинальное давление рабочей жидкости , Мпа |
|
20 |
20 |
20 |
23 |
|
Масса грейфера,кГ |
|
270 |
270 |
330 |
505 |

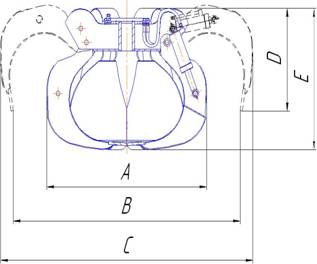

Рис 1.
Грейферы (захваты) ГЛМ-250, ГЛМ-250Ф (фланцевый) отличаются от широко распространенных грейферов такого класса увеличенным до 250 л. внутренним объемом, измененной формой ребер лепестков, что позволило придать им большую жесткость, осями увеличенного диаметра, со стопорными пластинами, исключающими проворот осей в бобышках во время работы. Эффективная замена старого грейфера ГЛ-1.
