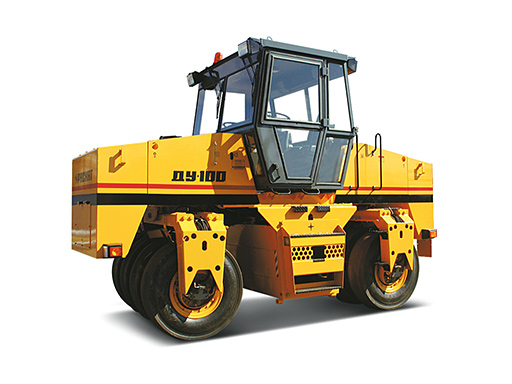

Каток пневмоколесный ДУ-100 (ЗАО «Раскат»)
Технические характеристики
Производительность | |
Асфальт до, м2/час |
3 000 |
Грунт до, м3/час |
500 |
Конструктивная масса, т |
8,00 |
Вид балласта |
песок, металлолом |
Максимальный рабочий вес
|
|
Максимальный рабочий вес
|
|
Максимальный рабочий вес
|
|
Трансмиссия |
гидравлическая |
Стояночный тормоз |
гидравлический |
Скорость рабочая, км/час |
0 … 5,5 |
Скорость транспортная, км/час |
0 … 20 |
Привод |
оба вальца |
Водяной бак, л |
1 100 |
Бак гидравлики, л |
180 |
Масло гидросистемы |
МГЕ-46В (аналоги Tellus 46, Hyspin AWS 46) |
Угол поперечной устойчивости |
15° (27%) |
Минимальный радиус поворота по наружному контуру следа, м |
6 |
преодолеваемый уклон |
21° (38%) |
Глубина уплотнения (асфальтобетон), см |
4 — 10 |
Количество проходов |
4 — 8 |
Коэффициент уплотнения |
0,94 — 1,0 |
Размеры | |
Ширина вальца, мм |
1 700 |
Ширина уплотняемой полосы, мм |
2 000 |
Типоразмер шин |
11.00-20 |
Диаметр пневмоколеса |
1 070 |
Число пневмоколес |
8 |
Длина катка, мм |
4 800 |
Ширина катка, мм |
2 200 |
Высота с кабиной, мм |
3 500 |
Высота без кабины, мм |
2 300 |
База катка (расстояние между осями вальцев), мм |
2 700 |
Клиренс, мм |
300 |
Двигатель | |
Двигатель |
ММЗ Д-243-91/57,4 кВт/2200 об/мин
|
Охлаждение двигателя |
водяное
|
Расход топлива, литров/час |
15,0
|
Аккумуляторная батарея |
6СТ-182 ЭМ |
Напряжение, В |
12 |
Конструктивные особенности:
- - привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
- - перекрытие следов пневмоколес обеспечивается работой в режиме смещения вальцов («собачий ход»);
- - два поворотных вальца обеспечивают высокую маневренность с сохранением перекрытия следов колес;
- - транспортные колеса для удобства монтажа силового модуля;
- - комфортабельное рабочее место с панорамным обзором;
- - отопитель кабины;
- - простота обслуживания, легкий доступ к узлам и агрегатам;
- - применение высокоэффективных шумовиброизолирующих материалов обеспечивает низкий уровень шума.
Дополнительные возможности:
- - муфта сцепления;
- - дизель с турбонаддувом;
- - подогреватель двигателя;
- - антипробуксовочная система;
- - высокая транспортная скорость.
