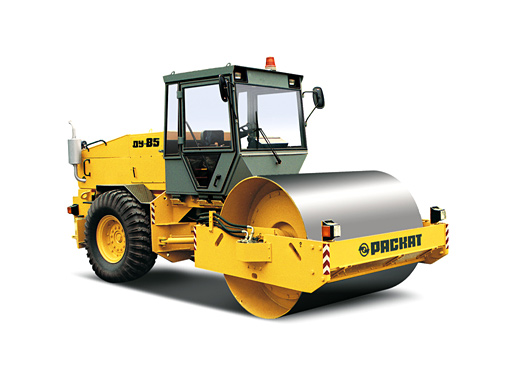

Каток вибрационный одновальцовый для грунта ДУ-85 (ЗАО «Раскат»)
Технические характеристики
|
Производительность | |
|
Грунт до, м3/час |
1200 |
|
Конструктивная масса, т |
12,50 |
|
Максимальный рабочий вес, т |
13,00 |
|
Количество вибрационных вальцев |
1 |
|
Вес переднего модуля, т |
7,00 |
|
Вес заднего модуля,т |
6,00 |
|
Трансмиссия |
гидравлическая |
|
Стояночный тормоз |
гидравлический |
|
Статическая линейная нагрузка, передний валец, Н/м |
32 000 |
|
Частота, Гц/Амплитуда, мм |
24/1,8 |
|
Центробежная сила (вынуждающая сила), кН |
150 |
|
Скорость рабочая, км/час |
0 … 6,0 |
|
Скорость транспортная, км/час |
0 … 8 |
|
Привод |
оба вальца |
|
Бак гидравлики, л |
162 |
|
Масло гидросистемы |
МГЕ-46В (аналоги Tellus 46, Hyspin AWS 46) |
|
Угол поперечной устойчивости |
15° (27%) |
|
Минимальный радиус поворота по наружному контуру следа, м |
7 |
|
преодолеваемый уклон |
20° (36%) |
|
Глубина уплотнения, см |
15 — 70 |
|
Количество проходов (асфальт/грунт) |
3 — 12 |
|
Коэффициент уплотнения (асфальт/грунт) |
0,95 — 0,98 |
|
Размеры | |
|
Ширина вальца, мм |
2 000 |
|
Ширина уплотняемой полосы, мм |
2 000 |
|
Диаметр вальца, мм |
1 600 |
|
Типоразмер шин |
16.00-24 |
|
Диаметр пневмоколеса, мм |
1 480 |
|
Число пневмоколес |
2 |
|
Длина катка, мм |
6 000 |
|
Ширина катка, мм |
2 400 |
|
Высота с кабиной, мм |
3 200 |
|
Высота без кабины, мм |
2 300 |
|
База катка (расстояние между осями вальцев), мм |
3 250 |
|
Клиренс, мм |
350 |
|
Двигатель | |
|
Двигатель |
ЯМЗ 236-Г1/110 кВт/1700 об/мин |
|
Охлаждение двигателя |
водяное |
|
Расход топлива, литров/час |
27,83 |
|
Аккумуляторная батарея |
6СТ-182 ЭМ |
|
Напряжение, В |
12 |
Конструктивные особенности:
- - привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
- - протектор пневмошин повышенной проходимости;
- - высокий клиренс;
- - комфортабельная кабина с улучшенной эргономикой панели управления;
- - отопитель кабины;
- - конструкция с шарнирно-сочлененной рамой обеспечивает высокую маневренность;
- - наличие гидроусилителя облегчает поворот катка.
Дополнительное оборудование:
- - бандаж кулачковый двухсекционный;
- - бульдозерный отвал;
- - подогреватель дизеля.
