КМУ UNIC URV 290

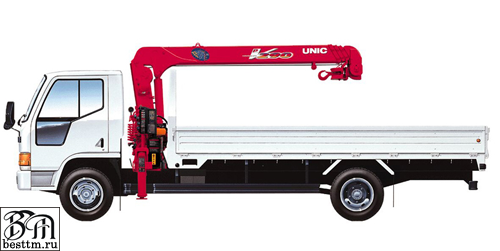

Краны манипуляторы серии UNIC URV 290 предназначены для монтажа на грузовых автомобилях малой грузоподъемности. Максимальная грузоподъемность 3 030 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую стрелу с 4-х тросовой подвеской крюка. Аутригеры выдвигаются в ширину на 2,4; 2,9 или 3,4 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.
Технические характеристики КМУ UNIC серии URV 290
|
Наименование |
URV 293 |
URV 294 |
URV 295 |
URV 296 |
|
Количество секций стрелы |
3 |
4 |
5 |
6 |
|
Грузовой момент, тм |
4,848 | |||
|
Рабочий радиус, м |
0,66 – 6,43 |
0,75 – 8,73 |
0,75 – 10,63 |
0,78 -12,63 |
|
Максимальная грузоподъемность на рабочем радиусе 1,6 м, кг |
3030 | |||
|
Максимальная грузоподъемность на максимальном рабочем радиусе, кг |
580 |
330 |
180 |
100 |
|
Длина стрелы, м |
2,79 – 6,60 |
3,17 – 8,90 |
3,15 – 10,80 |
3,25 – 12.80 |
|
Скорость выдвижения стрелы, м/сек |
3,81 /10,0 |
5,73 /11,0 |
7,65 /13,0 |
9,55 /15,0 |
|
Скорость подъема стрелы от 1 до 78 град., сек |
5,0 | |||
|
Высота поднятия крюка, м |
7,6 |
9,8 |
11,7 |
13,6 |
|
Опускание крюка ниже уровня опорной поверхности, м |
7,4 |
10,1 |
12,5 |
14,9 |
|
Угол поворота стрелы, град. |
360 без ограничений | |||
|
Скорость вращения колонны, об/мин |
2,5 | |||
|
Грузовой канат диаметром 8 мм длиной, м |
44,0 |
55,0 |
68,0 |
73,5 |
|
Усилие грузовой лебёдки, кН |
7,35 | |||
|
Максимальная ширина выдвинутых аутригеров, м |
3,5 | |||
|
Максимально-допустимая нагрузка на аутригер, т |
8,0 | |||
|
Производительность гидравлического насоса при 1700 об/мин, л/мин. |
53 | |||
|
Давление в гидросистеме, мПа |
20,6 | |||
|
Ёмкость гидравлического бака, л |
27 | |||
|
Вес, кг |
805 |
880 |
970 |
1070 |
