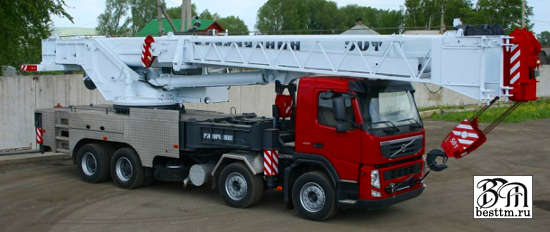

Автокран «Галичанин» КС-65713-7
Стрела овоидного профиля длиной 34,1 метра имеет повышенную несущую способность. Каждая секция стрелы изготовлена из 2 цельнометаллических полукоробов.
В базовую комплектацию автокрана входит:
- основная крюковая подвеска грузоподъемностью 50 тонн;
- вспомогательная крюковая подвеска грузоподъемностью 22,5 тонны;
- одна основная грузовая лебедка;
- два основных, съемных, возимых в составе автокрана противовеса массой по 2,0 тонны каждый.
Дополнительный двухступенчатый телескопический гусек длиной 9,1-15,1 м. возможно устанавливать под углом 0° и 30° по отношению к стреле для увеличения общей длины стрелы и подстрелового пространства. Гусек укомплектован дополнительной крюковой подвеской грузоподъемностью 4,5 тонны. Использование гуська возможно только в комплекте со вспомогательной грузовой лебедкой.
Дополнительно возможна установка вспомогательной грузовой лебедки в комплекте с одиночным блоком ("клювом") на оголовок стрелы и с дополнительной крюковой подвеской грузоподъемностью 3,2 тонны.
Для существенного повышения грузовысотных характеристик на средних и дальних вылетах используется возимый отдельно от автокрана дополнительный комплект противовесов общей массой 6,0 тонн (2х3,0т). Данный комплект противовесов не входит в стоимость базовой комплектации.
Благодаря используемому 4-осному шасси VOLVO FM11 (8х4) гусек и базовые противовесы транспортируются в составе автокрана.
Технические характеристики автокрана «Галичанин» КС-65713-7
Наименование характеристики |
Значение характеристики |
Максимальный грузовой момент, т*м |
160,0 |
Профиль стрелы |
Овоид |
Длина гуська, м |
9,1-15,1 |
Максимальная высота подьема крюка, м | |
- с основной стрелой |
34,5 |
- с основной стрелой и гуськом |
50,4 |
Максимальная глубина опускания крюка, м |
8,0 |
Масса телескопируемого груза, т |
6,0 |
Скорость подъема-опускания груза, м/мин | |
- номинальная |
3,6 |
- увеличенная |
7,2 |
- максимальная |
38,0 |
Скорость посадки груза, м/мин |
0,15 |
Частота вращения поворотной части, об/мин |
от 0,1 до 1,2 |
Размер опорного контура, м | |
- при выдвинутых балках выносных опор |
7,2 х 7,0 |
- при втянутых балках выносных опор |
6,73 х 4,63 |
Транспортная скорость, км/ч |
60,0 |
Масса крана в транспортном положении, т |
39,71 |
Используемое шасси |
VOLVO FM-TRUCK 8x4 |
Двигатель базового автомобиля | |
- модель |
D11 |
- мощность, л.с |
330,0 |
Транспортные габариты, м (Д х Ш х В) |
13,9 х 2,55 х 3,88 |
Нагрузки на оси с основной стрелой, тс | |
- общая |
39,7 |
- первая ось |
8,97 |
- вторая ось |
8,97 |
- задняя тележка |
21,76 |
Температура эксплуатации, °C |
от -40 до +40 |
