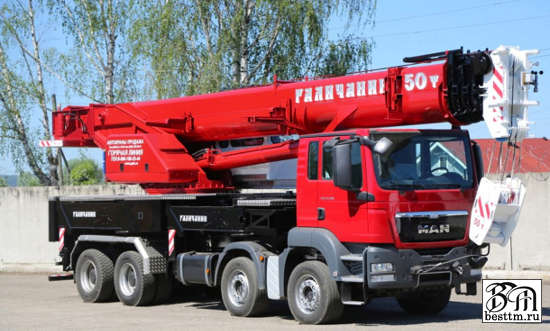

Автокран «Галичанин» КС-65715-3 TAXI
Стрела овоидного профиля длиной 40,0 метров имеет повышенную несущую способность. Каждая секция стрелы изготовлена из 2 цельнометаллических полукоробов.
В базовую комплектацию автокрана входит:
- пятисекционная телескопическая стрела овоидного сечения длиной 10,4 - 40,0 м.;
- система LS + LUDV производства BOSCH REXROTH с электропропорциональным управлением крановыми операциями при помощи джойстиков;
- основная крюковая подвеска грузоподъемностью 50,0 тонн;
- вспомогательная крюковая подвеска грузоподъемностью 25,0 тонн;
- одна основная грузовая лебедка;
- видеокамера наблюдения за намоткой каната основной грузовой лебедки;
- комплект основных съемных противовесов: 3 противовеса общей массой 4,7 тонны (1,0+2,0+1,7). Все три противовеса могут транспортироваться в составе автокрана.
Дополнительный двухступенчатый телескопический гусек длиной 10,0- 17,0 м. возможно устанавливать под углом 0°, 20° и 40° по отношению к стреле для увеличения общей длины стрелы и подстрелового пространства. Гусек укомплектован дополнительной крюковой подвеской грузоподъемностью 9,5 тонн. Использование гуська возможно только в комплекте со вспомогательной грузовой лебедкой.
Дополнительно возможна установка вспомогательной грузовой лебедки в комплекте с одиночным блоком ("клювом") на оголовок стрелы и с дополнительной крюковой подвеской грузоподъемностью 3,2 тонны. В комплект также входит установка видеокамеры наблюдения за намоткой каната грузовой лебедки.
Для существенного повышения грузовысотных характеристик на средних и дальних вылетах используется возимый отдельно от автокрана дополнительный противовес массой 5,0 тонн. Данный противовес не входит в стоимость базовой комплектации.
Благодаря используемому 4-осному шасси MAN TGS (8х4) гусек и базовые противовесы транспортируются в составе автокрана.
Технические характеристики автокрана «Галичанин» КС-65715-3 TAXI
Наименование характеристики |
Значение характеристики |
Максимальный грузовой момент, т*м |
170 |
Профиль стрелы |
Овоид |
Длина гуська, м |
10,0-17,0 |
Максимальная высота подьема крюка, м | |
- с основной стрелой |
41,0 |
- с основной стрелой и гуськом |
58,1 |
Скорость подъема-опускания груза, м/мин | |
- номинальная |
3,92 |
- максимальная |
39,0 |
Частота вращения поворотной части, об/мин |
1,46 |
Размер опорного контура, м | |
- при выдвинутых балках выносных опор |
7,2 х 7,5 |
Транспортная скорость, км/ч |
60,0 |
Масса крана в транспортном положении, т |
31,98 |
Используемое шасси |
MAN TGS 41 360 8x4 BB-WW |
Двигатель базового автомобиля | |
- модель |
D2066LF64 |
- мощность, л.с |
360,0 |
Транспортные габариты, м (Д х Ш х В) |
11,975 x 2,55 x 3,92 |
Нагрузки на оси с основной стрелой, тс | |
- общая |
31,98 |
- первая ось |
7,99 |
- вторая ось |
7,99 |
- задняя тележка |
16,00 |
Температура эксплуатации, °C |
от -40 до +40 |
