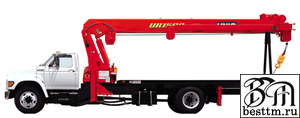

КМУ UNIC UR 1504

КМУ UNIC UR 1504 предназначена для монтажа на шасси грузовых автомобилях большой грузоподъемности, Можно установить как 4-х тросовую, так и 3-х, 2-х или одно тросовую систему подвески крюка.

Максимальная грузоподъемность UNIC UR 1504 составляет 13,6 т и оснащена 4-х секционной, шестиугольной, телескопической стрелой длиной 25 м . По желанию заказчика может поставляться с дополнительным двухсекционным гуськом, увеличивающим длину стрелы до 32,3 м, при этом максимальная высота подъема груза будет составлять 35,1 м.
На данной модели КМУ горизонтальное выдвижение аутригеров (выносных опор) - гидравлическое, их выдвижение возможно на ширину до 5,7м .Поставляется в двух модификациях: для установки за кабиной автомобиля и для установки в задней части рамы автомобиля.

Примечание: Максимальная грузоподъемность при минимальном рабочем радиусе составляет:

- при четырехтросовой подвеске крюка -13 620 кг;
- при трехтросовой подвеске крюка -10 900 кг;
- при двухтросовой подвеске крюка -7 630 кг;
- при однотросовой подвеске крюка -3510 кг.

Технические характеристики КМУ UNIC UR 1504

Наименование	UR 1504
Количество секций стрелы	4
Грузовой момент, тм	21,0
Максимальный рабочий радиус, м	24,5
Максимальная грузоподъемность на рабочем радиусе 1,22 м, кг	13620
Максимальная грузоподъемность на максимальном рабочем радиусе, кг	180
Длина  стрелы, м	7,62-25,0
Скорость выдвижения стрелы, м/сек	17,38/63
Скорость подъема стрелы от -10 до 82 град., сек	16,2
Высота поднятия крюка, м	27,8
Опускание крюка ниже уровня опорной поверхности, м	27,8
Угол поворота стрелы, град.	360 без ограничений
Скорость вращения колонны, об/мин	1,4
Грузовой канат диаметром 14 мм  длиной, м	72
Усилие грузовой лебёдки, кН	38,7
Максимальная ширина выдвинутых аутригеров, м	5,7
Максимально-допустимая нагрузка на аутригер, т	15,0
Производительность гидравлического насоса при 2000 об/мин, л/мин.	100+100+48
Давление в гидросистеме, мПа	19,61
Ёмкость гидравлического бака, л	190
Вес, кг	5,496
