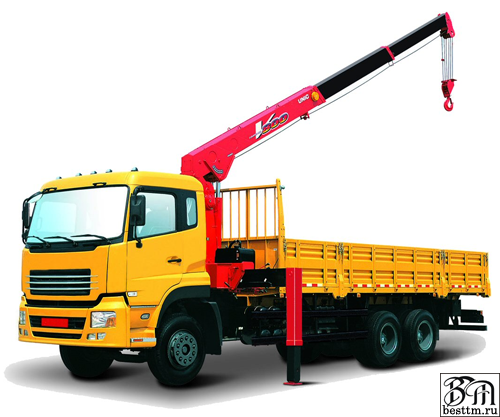

КМУ UNIC URV 800
Краны манипуляторы серии UNIC URV 800 предназначены для монтажа на грузовых автомобилях большой грузоподъемности. Максимальная грузоподъемность КМУ 8 000 кг, имеет 3-х, 4-х или 5-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 6-ти тросовой подвеской крюка. Аутригеры выдвигаются в ширину на 3,3; 4,3 или 5,1 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.
Технические характеристики КМУ UNIC серии URV 800
|
Наименование |
URV 803 |
URV 804 |
URV 805 |
|
Количество секций стрелы |
3 |
4 |
5 |
|
Грузовой момент, тм |
20,2 | ||
|
Рабочий радиус, м |
0,65 – 9,20 |
0,67 – 12,50 |
0,69 – 15,6 |
|
Максимальная грузоподъемность на рабочем радиусе 2,5 м, кг |
8000 | ||
|
Максимальная грузоподъемность на максимальном рабочем радиусе, кг |
1670 |
970 |
570 |
|
Длина стрелы, м |
9,50 |
12,80 |
15,9 |
|
Скорость выдвижения стрелы, м/сек |
5,3/20,0 |
8,5/26,0 |
11,5/41,0 |
|
Скорость подъема стрелы от 1 до 80 град., сек. |
25,0 | ||
|
Высота поднятия крюка, м |
11,1 |
14,4 |
17,5 |
|
Опускание крюка ниже уровня опорной поверхности при 4-х тросовой подвеске, м |
10,4 4-х тросовая |
14,1 4-х тросовая |
17,6 |
|
Угол поворота стрелы, град. |
360 без ограничений | ||
|
Скорость вращения колонны, об/мин |
2,5 | ||
|
Грузовой канат диаметром 9 мм длиной, м |
86 |
108 |
129 |
|
Усилие грузовой лебёдки, кНм |
30,8 | ||
|
Максимальная ширина выдвижения аутригеров, м |
5,10 | ||
|
Максимально-допустимая нагрузка на аутригер, т |
13,0 | ||
|
Производительность гидравлического насоса при 1700 об/мин, л/мин |
60 | ||
|
Давление в гидросистеме, мПа |
20,6 | ||
|
Ёмкость гидравлического бака л |
90 | ||
|
Вес кг |
2670 |
2910 |
3195 |
