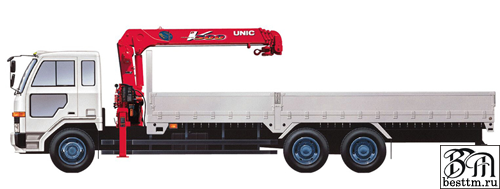

КМУ UNIC URV 540
Краны манипуляторы серии UNIC URV 540 предназначены для монтажа на грузовых автомобилях большой грузоподъемности. Максимальная грузоподъемность КМУ 4 050 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 4-х тросовой подвеской крюка. Аутригеры выдвигаются в ширину на 3,0 и 3,8 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.
Технические характеристики КМУ UNIC серии URV 540
|
Наименование |
URV 543 |
URV 544 |
URV 545 |
URV 546 |
|
Количество секций стрелы |
3 |
4 |
5 |
6 |
|
Грузовой момент, тм |
11,745 |
11,745 |
11,745 |
11,745 |
|
Рабочий радиус, м |
0,66 – 8,1 |
0,67 – 10,6 |
0,7 – 13,12 |
0,73 -15,47 |
|
Максимальная грузоподъемность на рабочем радиусе 2,9 м, кг |
4050 | |||
|
Максимальная грузоподъемность на максимальном рабочем радиусе, кг |
1250 |
800 |
500 |
250 |
|
Длина стрелы, м |
3,51 – 8,34 |
3,57 – 10,84 |
3,75 – 13,35 |
3,93 – 15.71 |
|
Скорость выдвижения стрелы, м/сек |
4,83/17,5 |
7,27/21,5 |
9,60 /26,0 |
11,78 /28,0 |
|
Скорость подъема стрелы от 1 до 78 град., сек. |
12,0 | |||
|
Высота поднятия крюка, м |
10,2 |
12,8 |
15,1 |
17,3 |
|
Опускание крюка ниже уровня земли, м |
9,4 |
12,5 |
15,5 |
18,4 |
|
Угол поворота стрелы, град. |
360 без ограничений | |||
|
Скорость вращения колонны, об/мин. |
2,5 | |||
|
Грузовой канат диаметром 8 мм длиной, м |
55,0 |
68,0 |
81,5 |
91,5 |
|
Усилие грузовой лебёдки, кН |
19,4 | |||
|
Максимальная ширина выдвинутых аутригеров, м |
3,8 | |||
|
Максимально-допустимая нагрузка на аутригер, т |
13,0 | |||
|
Производительность гидравлического насоса при 1400 об/мин, л/мин |
60 | |||
|
Давление в гидросистеме, мПа |
20,6 | |||
|
Ёмкость гидравлического бака, л |
59 | |||
|
Вес, кг |
1560 |
1680 |
1810 |
1890 |
