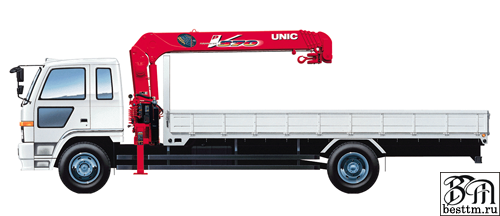

КМУ UNIC URV 370
Краны манипуляторы серии UNIC URV 370 предназначены для монтажа на грузовых автомобилях средней грузоподъемности. Максимальная грузоподъемность КМУ 3 030 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 4-х тросовой подвеской крюка. Ширина выдвижения аутригеров 2,7, 3,4 и 4,2 м. Выдвижение аутригеров в ширину - ручное, вертикально - гидравлическое.
Технические характеристики КМУ UNIC серии URV 370
| Наименование | URV 373 | URV 374 | URV 375 | URV 376 |
|
Грузовой момент, тм |
8,18 |
7,88 |
7,88 |
7,88 |
|
Рабочий радиус, м |
0,65 – 7,51 |
0,67 – 9,81 |
0,71 – 12,11 |
0,73 -14,2 |
|
Максимальная грузоподъемность на рабочем радиусе 2,6 м, кг |
3030 | |||
|
Максимальная грузоподъемность на максимальном рабочем радиусе, м |
680 |
480 |
250 |
130 |
|
Длина стрелы, м. |
3,31 – 7,70 |
3,41 – 10,0 |
3,54 – 12,30 |
3,63 – 14.61 |
|
Скорость выдвижения стрелы, м/сек |
4,39 /11,0 |
6,59 /14,0 |
8,76 /16,0 |
10,98 /20,0 |
|
Скорость подъема стрелы от 1 до 78 град., сек. |
7,0 | |||
|
Высота поднятия крюка, м |
9,2 |
11,4 |
13,7 |
15,9 |
|
Опускание крюка ниже уровня опорной поверхности, м |
8,7 |
11,5 |
14,3 |
17,1 |
|
Угол поворота стрелы, град. |
360 без ограничений | |||
|
Скорость вращения колонны, об/мин |
2,5 | |||
|
Грузовой канат диаметром 8 мм длиной, м |
51,0 |
62,5 |
73,5 |
85,0 |
|
Усилие грузовой лебёдки, кН |
7,35 | |||
|
Максимальная ширина выдвинутых аутригеров, м |
4,2 | |||
|
Максимально-допустимая нагрузка на аутригер, т |
8,0 | |||
|
Производительность гидравлического насоса при 1700 об/мин, л/мин. |
60 | |||
|
Давление в гидросистеме, мПа |
20,6 | |||
|
Ёмкость гидравлического бака, л |
32 | |||
|
Вес ,кг |
1080 |
1170 |
1305 |
1340 |
