Подметально-уборочная машина ПУ-94

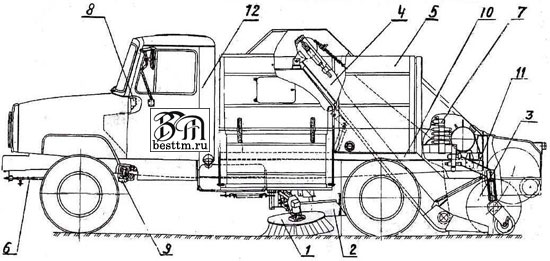

На схеме: 1 и 2 – лотковые щетки, 3 – центральная щетка, 4 – транспортер, 5 – бункер для мусора, 6 – система увлажнения смета, 7 – гидросистема, 8 – электрооборудование, 9 – рабочая трансмиссия, 10 – надрамник, 11 – рама центральной щетки, 12 – базовое шасси.
Практически вся подметальная уборочная техника осуществляющая сбор мусора механическим путем имеет единую схему конструкции: кузов с лотковыми и центральной щетками монтируется на базовое шасси грузового автомобиля. Лотковые щетки расположены в межбазовом пространстве, а центральные щетки в задней части рамы. Лотковые щетки, расположенные фронтально, собирают мусор ближе к центру уборочной машины, а задняя щетка, в свою очередь, подает его на транспортер. Далее с помощью шнеков мусор перемещается к скребковому транспортеру, который сдвигает смет в переднюю часть кузова – накопительный бункер. Машины эксплуатируются при температуре окружающей среды от 1° до 40°С. Отличие подметальных машин ПУ-60, ПУ-61, ПУ-93, ПУ-94 и ПУМ-1, ПУМ-69, ПУМ-99 заключается в модели базового шасси, на котором установлено уборочное оборудование.
В качестве базовго шасси для подметально-уборочной машины ПУ-94 используется автомобиль ЗИЛ-432932.

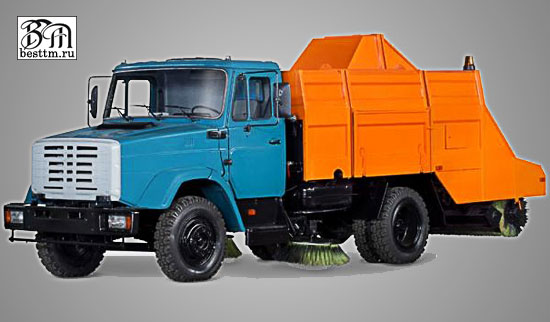

Подметально-уборочные машины ПУ-94 (с двумя лотковыми щетками) и ПУ-94-01 (с одной лотковой щеткой) предназначены для механизированной уборки прилотковых участков и проезжей части городских дорог и площадей, имеющих асфальтобетонное и цементно-бетонное покрытие, с самозабором смета в бункер, а также для транспортировки собранного смета к местам свалок и механизированной его разгрузки.
Технические характеристики подметально-уборочной машины ПУ-94
Наименование характеристики | Значение |
Марка и модель шасси | ЗИЛ-432932 |
Двигатель, модель | ММЗ Д-245.9 Е3 |
Мощность двигателя, кВт/л.с. | 95,7 / 130 |
Тип | дизельный с турбонаддувом и промежуточным охлаждением воздуха |
Производительность техническая, м2/ч | 46 200 |
Полная масса машины, кг (масса снаряженной машины со сметом и водителем) | 10 814 |
Масса загружаемого смета, кг | 4 000 |
Масса спецоборудования, кг | 2 620 |
Ширина рабочей зоны уборки при работе | |
с центральной щеткой, м | 1,9 |
с центральной и одной лотковой щеткой, м | 2,35 |
с центральной и двумя лотковыми щетками, м | 2,8 |
Вылет лотковой щетки в рабочем положении, мм | 400 |
Вместимость баков для технологической воды в м3, не менее | 0,9 |
Вместимость бункера технологическая, в м3 | 4,0 |
Габаритные размеры, мм | 8230 х 2500 х 3000 |
Наименьший дорожный просвет в транспортном положении по жестким частям, мм: | |
под центральной щеткой | 360 |
под лотковой щеткой | 250 |
под транспортером | 230 |
Углы свеса в транспортном положении | |
передний | 30 |
задний | 10 |
Наименьший габаритный радиус поворота (по наиболее удаленной от центра
поворота точке контура машины), м | 9 |
Максимальная загрязненность, убираемой поверхности, г/м3 | 250 |
Рабочая скорость
(при частоте вращения коленчатого вала двигателя 1600 и 2100 об/мин), км/ч | |
у лотка на 1-ой передаче | 6,0…7,8 |
по осевой | 12,7…16,5 |
транспортная скорость | до 40 |
Удельный расход воды, дм3/м2 | 0,04 |
Ресурс, ч | 6 300 |
Уровень внешнего звука, дБА | 85 |
