Битумощебнераспределитель ДС-180

Оставить заявку

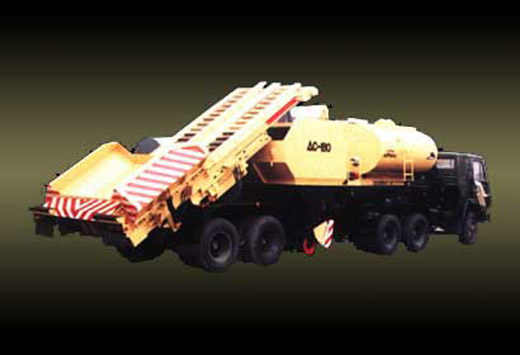

Битумощебнераспределитель ДС-180

Битумощебнераспределитель ДС-180 предназначен для розлива битума, равномерного однослойного распределения щебня мелких фракций по поверхности дорожного покрытия и его прикатки при строительстве и ремонте покрытий автомобильных дорог.

Поверхностная обработка дорожных покрытий повышает шероховатость, восстанавли­вает слой износа, защищает дорогу от неблагоприятного воздействия атмосферных явлений. Она позволяет надежно, эффективно и относительно недорого сохранять существующие сети дорог.

Классический вариант технологической схемы устройства поверхностной обработки включа­ет три самостоятельные единицы техники: автогудронатор, щебнераспределитель, прикаты­вающий каток. Объединение трех единиц техники в одну позволяет улучшить качество поверхностной об­работки, повысить ее однородность, и существенно снизить себестоимость выполняемых работ.

Битумощебнераспределитель ДС-180 представляет собой автопоезд в составе автомобильного тягача КамАЗ-65116 и полуприцепа, на раме которо­го установлен комплект оборудования:

  • битумная цистерна;
  • битумная коммуникация с распределителем битума и битумным насосом;
  • бункер-накопитель щебня;
  • щебнераспределитель;
  • уплотнитель щебня;
  • механизм загрузки;
  • рабочая площадка оператора.

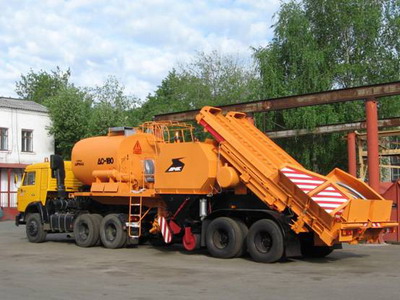

Битумощебнераспределитель ДС-180, битумощебнераспределитель

Основные технические характеристики

Наименование показателя

Значения

1

2

Шасси

Камаз-65116-020 (КПП 154)

Масса снаряженного битумощебнераспределителя (без груза и экипажа), кг, не более

18500

Распределение нагрузки от снаряженного битумощебнераспределителя, кг, не более:

  • через переднюю ось тягача
  • через заднюю тележку тягача
  • через тележку полуприцепа




  • 3550
  • 6450
  • 8500

Масса снаряженного полуприцепа битумощебнераспределителя, кг, не более

11500

Нагрузка на седельно-сцепное устройство тягача от снаряженного полуприцепа, кг, не более

3000

Масса полная битумощебнераспределителя, кг, не более

34260

Распределение нагрузки от битумощебнераспределителя полной массы, кг, не более:

  • через переднюю ось тягача
  • через заднюю тележку тягача
  • через тележку полуприцепа




  • 4495
  • 14810
  • 14955

Масса полная полуприцепа, кг, не более

25500

Нагрузка на седельно-сцепное устройство тягача от полуприцепа полной массы, кг, не более

10880

Распределение нагрузки от полуприцепа полной массы, кг, не более:

  • через подкатную тележку
  • через опорное устройство



  • 8000
  • 17500

Габаритные размеры оборудования, м, не более, в транспортном положении:

  • длина
  • ширина
  • высота

в рабочем положении:

  • длина
  • ширина
  • высота




  • 13,5
  • 2,7
  • 3,9



  • 14,2
  • 2,9
  • 3,7

Дорожный просвет, м, не менее

0,18

Скорость передвижения оборудования, км/ч:

  • транспортная  (без битума и щебня), не более
  • рабочая  (с битумом и щебнем)



  • 60
  • 4….13

Схема гидропривода

Двигатель тягача – коробка передач – коробка отбора мощности – гидронасос – гидромотор или гидроцилиндры

Рабочее давление в гидросистеме, МПа (кгс)

16,0 (160)

Схема пневмопривода

От пневмосистемы шасси, пневмоцилиндры или пневмокамеры

Контрольный расход топлива двигателя тягача на 100км пути при движении с полной нагрузкой и со скоростью 60км/ч.

34

Производительность оборудования, м2

3000

Обслуживающий персонал

2 человека (водитель и оператор)

Оборудование для распределения битума (гудронатор)

Цистерна

Стальная, «чемоданного» сечения с внутренней перегородкой, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм

Указатель уровня

Стрелочный с электрическим сигналом наполнения

Вместимость цистерны, м3 (л)

6 (6000)

Рабочий орган

Распределитель циркуляционного типа с запорными соплами и регулируемой шириной распределения

Ширина распределения, максимальная, м

2,66

Удельная норма розлива, л/м2

0,3…..2,5

Изменение нормы розлива

Бесступенчатое

Промывка битумной коммуникации

Дизельным топливом из промывочного бака

Вместимость бака промывки битумной коммуникации, м3 (л)

0,04 (40)

Система подогрева битума в цистерне:

  • способ подогрева
  • применяемое топливо
  • вместимость топливного бака, м3 (л)
  • расход топлива горелкой при давлении 0,3МПа, л/ч, не более



  • Огневой, стационарной горелкой через жаровую трубу
  • Дизельное
  • 0,02 (20)
  • 10

Подача топлива к горелке

Под давлением сжатого воздуха из пневмосистемы

Разогрев битумной коммуникации

Переносной горелкой

Дополнительный подогрев жидкого битума в цистерне, °С/ч, не менее

10

Снижение температуры битума в цистерне в течение 1 час:

  • на стоянке
  • при движении оборудования со скоростью 50км/час



  • Не более 3% от перепада температур окружающего воздуха и битума
  • Не более 4% от перепада температур окружающего воздуха и битума

Тип привода

Вращение битумного насоса: гидромотор.

Открывание-закрывание форсунок: пневмокамеры.

Подъем-опускание битумного распределителя: пневмоцилиндр.

Оборудование для распределения щебня

Вместимость бункера, м3 (кг), не менее

7(10000)

Рабочий орган

Распределитель щебня роторного типа

Ширина распределения, максимальная, м

2,5

Удельный расход щебня, кг/м2:

  • максимальный
  • минимальный



  • 21
  • 9

Тип привода

Вращение ротора: гидромотор.

Подъем-опускание щебнераспределителя: пневмоцилиндр.

Оборудование для уплотнения щебня (вальцы)

Рабочий орган

Вальцы стальные с устройством регулируемого пневмоприжима, системой смачивания и очистки.

Количество вальцев

3

Ширина укатки, м, не менее

2,5

Защита от налипания битума

Смачиванием водой самотеком из бака

Вместимость бака системы смачивания вальцев, м3 (л)

0,42 (420)

Очистка от налипшего битума

Металлическими скребками на пружинах

Тип привода

Подъем-опускание вальцев:

2 пневмоцилиндра

Механизм загрузки щебня

Способ загрузки бункера щебнем

Циклический по мере выработки, загрузка автосамосвалами

Способ заполнения

Ленточным транспортером с двумя лентами

Тип привода

Вращение транспортера: гидромотор.

Подъем-опускание транспортера:

гидроцилиндр.

Открывание-закрывание створок приемного бункера: 2 гидроцилиндра

Примечание:

  1. Возможна установка передней подметальной щетки.
  2. В качестве тягача возможно использование Камаз-54115 с КПП КамАЗ.

Всегда в наличии запчасти для битумощебнераспределителя ДС-180
