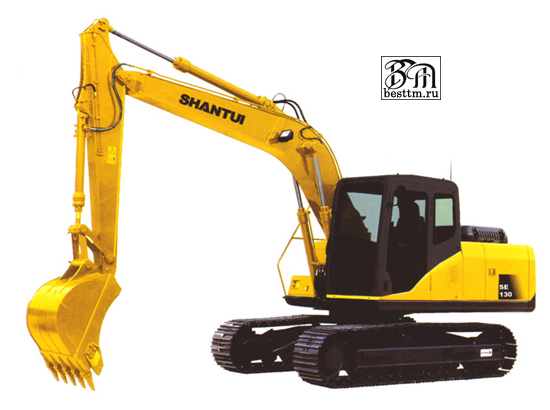

Экскаватор Shantui SE130
Экскаватор Shantui SE130
Модельный ряд экскаваторов Shantui разработан на основе передовых технологий «CATERPILLAR» и «KOMATSU». Топливный насос управляется электронной системой, регулирующей подачу топлива в соответствии с нагрузкой в гидравлической системе. Регулировка происходит значительно быстрее и более эффективно, чем в механических системах, что способствует снижению расхода топлива и выбросов вредных веществ в атмосферу, а переключение двигателя на холостые обороты может осуществляться как вручную, так и автоматически. Гидросистема экскаваторов Shantui состоит из двух аксиально-поршневых гидронасосов с изменяемой производительностью. Экскаватор имеет 4-х секционный распределитель (слева) для управления ходом, стрелой, ковшом и ускорением рукояти и 5-и секционный распределитель (справа) для управления ходом, поворотом платформы, рукоятью, дополнительным контуром и ускорением стрелы. Машина имеет 3 режима работы (F – стандартный режим, M – режим для средних условий работы, H – режим для усложненных условий работы экскаватора). Ходовая тележка с Х-образной рамой позволяет достичь большей устойчивости при работе и движении под нагрузкой. хорошо защищенные гидромоторы и разводка, поворотный круг, большой дорожный просвет позволяют работать на самых сложных рабочих площадках.
Технические характеристики:
|
Рабочий вес |
12800 кг |
|
ДВИГАТЕЛЬ | |
|
Мощность двигателя |
86KW (115hp) | 2200 об/мин |
|
Модель |
CUMMINS 4BTA-3.9 |
|
Способ забора воздуха |
турбонагнетатель, с промежуточным аэроохлаждением |
|
Тип |
4-х тактный, 6-ти цилиндровый |
|
Количество цилиндров |
4 |
|
Диаметр/ход поршня |
102/120мм |
|
Рабочий объем |
3,9 л |
|
Охлаждение |
Водяное |
|
РАБОЧЕЕ ОБОРУДОВАНИЕ | |
|
Конструкция |
Сталь и литая сталь низкого сплава |
|
Гидровлическое соединение |
Разделенный фланец |
|
Ковши |
Выбранные Ковши |
|
ГИДРВАЛИЧЕСКОЕ УПРАВЛЕНИЕ | |
|
Тип |
два насоса с регулируемой производительностью |
|
Макс. поток |
2x110 л./мин |
|
Рабочое давление |
325 кг/см2 |
|
Емкость гидровлического масляного бака |
120 л |
|
Емкость гидровлической системы |
400 л |
|
Гидровлический фильтр для масла |
3-х этапный фильтр |
|
Гидровлический маслянный охладитель |
Штабелированный радиатор |
|
СИСТЕМА ПОВОРОТА | |
|
Вращающий двигатель |
Низкоскоростное большое управление моментного двигателя |
|
Уменьшение качания |
Уменьшение планетарной шестерни |
|
Привод |
устройство (мотор) управления электроприводом, с высоким крутящим моментом на малом ходу |
|
Скорость поворота |
11.5 об/мин |
|
Вращающий момент поворота |
9.9Кн.м |
|
Тормоз |
мокрое «двойное» сцепление (масло, пружина) |
|
ГАБАРИТНЫЕ РАЗМЕРЫ | |
|
Длина стрелы |
2,5 м |
|
Длина рукояти |
4,6 м |
|
Макс.диаметр |
5,53 м |
|
Максимально достигаемый радиус |
8,29 м |
|
Максимально достигаемая высота |
8,24 м |
|
Макс. высота выгрузки |
5,83 м |
|
Напряжение ковша при нагрузки |
57,6 кН |
|
Напряжение рукояти ковша при нагрузки |
76,5 кН |
|
Емкость ковша |
0,65 м3 |
