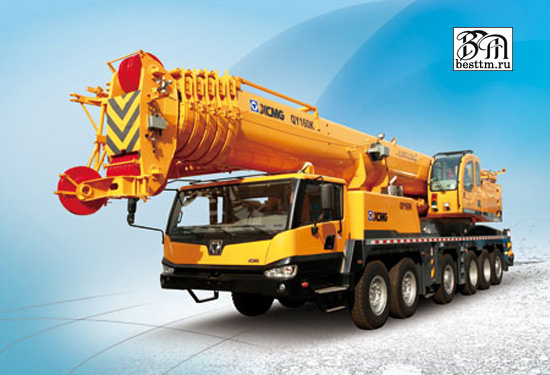

Автокран XCMG QAY160
Мобильный кран XCMG QAY160 предназначен для работы в различных погодных условиях на плоскогорьях и высокогорьях, в условиях недостаточности кислорода, низких или высоких температур, сильного ветра и песчаных бурь, строительных площадках, возведение мостов.
Автокран XCMG QAY160 оснащен современной подвеской и внедорожными шинами, подходит для поверхностей практически любого уровня сложности. Автокран XCMG QAY160 может двигаться по пересеченной местности, эффективно действовать во всем диапазоне 360 градусов и перевозить груз. Пяти секционная основная стрела с яйцевидным профиль стрелы, выдвигается при помощи одного гидроцилиндра. Мобильный кран QAY160 отлично сбалансирован и имеет низкий центр тяжести, что способствует хорошей устойчивости при движении и работе крановой установки.
Водительская кабина оснащена регулируемым креслом и регулируемым рулём, кондиционером, отопителем кабины, автомагнитолой, имеет 2 посадочных места. Рационально расположенные датчики и органы управления не отвлекают водителя но при этом информативны.
Подвижная кабина управление просторная и светлая, полно размерная и имеет большое остекленение по всем сторонам кабины, что придает широкий обзор, очень удобна для выполнения погрузочно-разгрузочных работ, оснащена печкой, кондиционером, дворниками.
|
Характеристики |
Ед. измерения |
Параметры | ||
|
Максимальная грузоподъемность |
т |
160 | ||
|
Минимальный рабочий вылет |
м |
3 | ||
|
Радиус по заднему габариту |
мм |
4850 | ||
|
Максимальный грузовой момент |
Основная стрела |
кНм |
5282 | |
|
Полностью выдвинутая стрела |
кНм |
2140 | ||
|
Расстояние между аутригерами |
Продольный |
м |
9.625 | |
|
Поперечный |
м |
8.7 | ||
|
Длина стрелы |
Основная стрела |
м |
13.6 | |
|
Полностью выдвинутая стрела |
м |
60 | ||
|
Полностью выдвинутая стрела + удлинитель |
м |
80 | ||
|
Угол установки удлинителя |
угол |
0, 15, 30 | ||
|
Время телескопирования стрелы |
Выдвижение |
с |
600 | |
|
Втягивание |
с |
600 | ||
|
Максимальная скорость поворота |
об/мин |
2 | ||
|
Время установки выносных опор |
Выдвижение балок |
с |
40 | |
|
Втягивание балок |
с |
45 | ||
|
Выдвижение опор |
с |
50 | ||
|
Втягивание опор |
с |
45 | ||
|
Скорости подъема |
Лебедка главного подъема |
Полная нагрузка |
м/мин |
120 |
|
Без груза |
м/мин |
110 | ||
|
Лебедка вспомогательного подъема |
Полная нагрузка |
м/мин |
54 | |
|
Без груза |
м/мин |
100 | ||
|
Двигатель |
Модель двигателя |
Volvo TAD720VE | ||
|
Мощность двигателя |
кВт/об/мин |
162/2100 | ||
|
Крутящий момент двигателя |
Кгм / об/мин |
854/1400 | ||
|
Шум |
Шум снаружи |
дБ |
118 | |
|
Шум внутри кабины |
дБ |
90 | ||
Технические характеристики шасси крана:
|
Характеристики |
Ед. измерения |
Параметры | ||
|
Размеры |
Максимальная длина |
мм |
15900 | |
|
Максимальная ширина |
мм |
3000 | ||
|
Максимальная высота |
мм |
4000 | ||
|
Колёсная база |
Ось 1, Ось 2 |
мм |
2750 | |
|
Ось 2, Ось 3 |
мм |
1650 | ||
|
Ось 3, Ось 4 |
мм |
2000 | ||
|
Ось 4, Ось 5 |
мм |
1650 | ||
|
Ось 5, Ось 6 |
мм |
1650 | ||
|
Колея |
мм |
2590 | ||
|
Масса |
Наибольшая масса в транспортном положении |
кг |
70900 | |
|
Нагрузка на оси |
Ось 1 |
кг |
11635 | |
|
Ось 2 |
кг |
11635 | ||
|
Ось 3 |
кг |
11815 | ||
|
Ось 4 |
кг |
11815 | ||
|
Ось 5 |
кг |
12000 | ||
|
Ось 6 |
кг |
12000 | ||
|
Двигатель
|
Модель двигателя |
Benz OM502LA | ||
|
Мощность двигателя |
кВт / об/мин |
380/1800 | ||
|
Крутящий момент двигателя |
Кгм / об/мин |
2400/1200 | ||
|
Обороты двигателя |
Об/мин |
2000 | ||
|
Транспортное положение |
Транспортная скорость |
Максимальная |
Км/ч |
71 |
|
Минимальная |
Км/ч |
2.1 | ||
|
Диаметр поворота |
мм |
24000 | ||
|
Минимальный дорожный просвет |
мм |
278 | ||
|
Угол въезда |
° |
25 | ||
|
Угол съезда |
° |
20 | ||
|
Тормозной путь (при скорости в 30 км/ч) |
м |
10 | ||
|
Максимальный преодолеваемый подъем |
% |
48 | ||
|
Расход топлива на 100 км/ч |
л |
80 | ||
