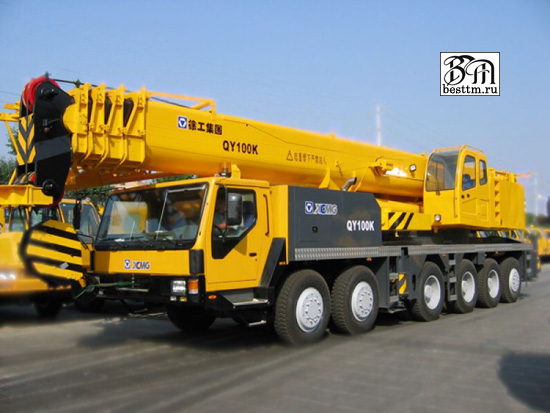

Автокран XCMG QY100K

Автокран XCMG QY100K оснащен мощным двигателем Cummins NTA855-C400 созданным по европейской технологии,оборудован поворотной системой, снабженной функцией свободного скольжения которая позволяет автоматически выравнивать нагрузку.
Безопасные устройства автокрана, такие как автоматический ограничитель момента, ограничитель высоты подъёма, созданы в соответствии с китайскими государственными стандартами. Операторская кабина оснащена регулируемым сидением и регулируемым рулем, измерителем давления и различными индекаторами, что упрощает работу. Для большего удобства работы оператора крана, кабина оборудована воздушным кондиционером и печкой.
Также китайская спецтехника XCMG оснащена устройствами, которые позволяют использовать его на плоскогорьях, а также делают пригодным для работы при любых неблагоприятных условиях окружающей среды.
1. Компактная конструкция, разумная компоновка, широкая база выносных опор и поворачиваемая на 360° стрела.
2. Шестиосное шасси повышенной проходимости, оснащённое импортным двигателем Cummins и автоматической трансмиссией, максимальный преодолеваемый подъём составляет 40%; маневренная система рулевого управления, хорошая проходимость, минимальный диаметр поворота 24 метра.
3. Управление подъёмом осуществляется с помощью встроенного специального ПЛК для строительной техники. Управляющие сигналы и характеристическая диаграмма работы компонентов могут быть установлены и отрегулированы электронным способом. Это значительно улучшает эксплуатационную безопасность, надёжность и эффективность китайская спецтехника.
4. Выносные опоры с электрическим управлением выравниваются нажатием кнопки, вместе с кнопкой ускорения это значительно повышает эффективность работы.
5. Пятисекционная стрела овального профиля, специальные блоки и выравнивающие устройства, а также применение в производстве импортной толстолистовой стали с высоким сопротивлением разрыву предельно снижают массу стрелы, делают телескопирование стрелы плавным, а выравнивание аккуратным, и значительно увеличивают грузоподъёмность.
6. Двигатель соответствующий нормам Евро-2 и специально предназначенный для строительной спецтехники, которым оснащается крановая установка, отличается ровной работой, низким уровнем шума, высокой мощностью и подходит для непрерывной работы в течении долгого времени.
7. Самоустанавливающиеся противовесы могут быть объединены в различных комбинациях, что позволяет соответствовать различным требованиям. Разнообразные комбинации противовеса позволяют увеличить грузоподъёмность стрелы на среднем вылете. Подвижный пульт управления облегчает управление противовесом.
8. Гидравлическая система является системой постоянной мощности и переменной производительности, что позволяет экономно расходовать энергию и добиваться высокой эффективности китайская спецтехника. Гидросистема соединена с ПЛК, который может автоматически регулировать поток и давление в системе в соответствии с изменением нагрузки, управлять скоростью с высокой точностью.
9. Комфортабельная кабина крановщика со встроенными окнами спереди и в крыше оснащается кондиционером, роликовыми шторами, регулируемым сиденьем, шумо- и теплоизоляцией. Кабина крановщика может наклоняться назад на 20 градусов.
10. По дополнительному заказу устанавливается устройство для автоматической подачи смазки. Во время работы автокрана данное устройство производит смазку основных точек. Подача смазки осуществляется автоматически в соответствии с заданным интервалом времени.
11. Доступны и другие опции, такие как консольная стрела, одиночный оголовок, остекление с защитой от ультрафиолетовых лучей и кассетная магнитола в кабине крановщика.
Технические характеристики
Параметр |
Ед. измерения |
Значение | ||
Размеры |
Длина |
мм |
15230 | |
Ширина |
мм |
3000 | ||
Высота |
мм |
3860 | ||
Колесная база |
1-2 мосты |
мм |
1420 | |
2-3 мосты |
мм |
2420 | ||
3-4 мосты |
мм |
1700 | ||
4-5 мосты |
мм |
1420 | ||
5-6 мосты |
мм |
1505 | ||
Вес |
Транспортный вес |
кг |
65000 | |
Ходовые качества |
Скорость
|
Максимальная |
км/ч |
75 |
Минимальная |
км/ч |
0.5 | ||
Радиус поворота |
Минимальный |
м |
24 | |
Максимальный |
м |
26.6 | ||
Дорожный просвет |
мм |
310 | ||
Передний угол атаки |
(°) |
23 | ||
Задний угол атаки |
(°) |
15 | ||
Тормозной путь при скорости 30 км/ч |
м |
10 | ||
Преодолеваемый уклон макс. |
% |
40 | ||
Расход топлива на 100 км |
л |
70 | ||
Модель двигателя шасси |
Cummins |
| ||
Мошность двигателя шасси |
кВт |
324 |
|
Параметры |
Ед. изм. |
Значение | |||
Параметры |
Максимальная грузоподъемность |
тн |
100 | |||
Минимальный радиус работы |
м |
3 | ||||
Радиус поворота стана |
м |
4.200 | ||||
Макс. момент |
Основная стрела |
КН.м |
3450 | |||
Полная стрела |
КН.м |
1670 | ||||
Полная стрела + гусек |
КН.м |
1127 | ||||
Расстояние между опорами |
длина |
м |
7.56 | |||
ширина |
м |
7.6 | ||||
Высота подъема |
Основная стрела |
м |
12.8 | |||
Полная стрела |
м |
47.9 | ||||
Стрела+гусек |
м |
65.9 | ||||
Скорость работы |
Время подъема стрелы |
с |
75 | |||
Время выдвижения стрелы |
с |
160 | ||||
Скорость поворота стана |
об/мин |
2 | ||||
Скорость подъема |
Главная лебедка |
|
м/мин |
105 | ||
Вспомогательная лебедка |
|
м/мин |
104 |
