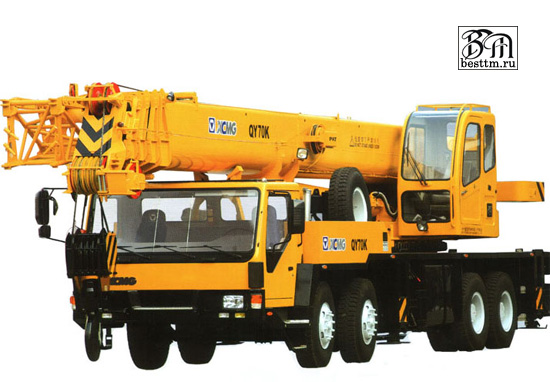

Автокран XCMG QY70K
XCMG Автокран QY70K с максимальной мощностью - 70 тонн и оснащен самоходным шасси XZ50 тип 84. Двигатель WD615.44,WD615.46 сделанный по европейским технологиям (выбор может быть WD615.46A). Автокран оснащен вращающейся пятисекционной стрелой, что позволяет обхватить широкий спектр операций производительности возможного подъема. Двухсекционная стрела с тремя видами углов уступа и дополнительным верхним сегментом еще больше расширяет рабочий диапазон.
Двойные цилиндры подъема стрелы автокрана XCMG QY70K обеспечивают хорошую устойчивость крана, а двойные Н-образные стойки и дополнительная 5-ая передняя стойка обеспечивает свободное вращение стрелы на 360%. Низкую скорость подъёма с тяжёлым грузом и высокую скорость подъёма с легким грузом, обеспечивают двойные независимые друг от друга лебедочные системы, что повышает эффективность работы. Поворотная система автокрана автоматически выравнивает нагрузку.
Операторская кабина оснащена регулируемым сидением и регулируемым рулем, измерителем давления и различными индекаторами, что упрощает работу. Для большего удобства работы оператора крана, кабина оборудована воздушным кондиционером и приборами отопления.
Также автокран оснащен устройствами, которые позволяют использовать его на плоскогорьях, а также делают пригодным для работы при любых неблагоприятных условиях окружающей среды.
Технические характеристики
|
|
Параметры |
Ед. изм. |
Значение | |
|
Размеры |
Длина |
мм |
13500 | |
|
Ширина |
мм |
2800 | ||
|
Высота |
мм |
3510 | ||
|
Колесная база |
передние мосты |
мм |
1520 | |
|
средние мосты |
мм |
3965 | ||
|
задние мосты |
мм |
1350 | ||
|
Вес |
Транспортный вес |
кг |
41000 | |
|
Нагрузка на оси |
Передняя |
кг |
15000 | |
|
Задняя |
кг |
26000 | ||
|
Ходовые качества |
Скорость
|
Максимальная |
км/ч |
75 |
|
Минимальная |
км/ч |
3 | ||
|
Радиус поворота |
Минимальный |
м |
24 | |
|
Максимальный |
м |
29 | ||
|
Дорожный просвет |
мм |
270 | ||
|
Передний угол атаки |
(°) |
16.5 | ||
|
Задний угол атаки |
(°) |
11.3 | ||
|
Тормозной путь при скорости 30 км/ч |
м |
10 | ||
|
Преодолеваемый уклон макс. |
% |
40 | ||
|
Расход топлива на 100 км |
л |
42 | ||
|
Двигатель |
модель |
WD615.46 | ||
|
Мощность/число оборотов |
кВт/об. мин |
266/2200 | ||
|
|
Параметры |
Ед. изм. |
Значение | |||
|
Параметры |
Максимальная грузоподъемность |
тн |
70 | |||
|
Минимальный радиус работы |
м |
3 | ||||
|
Радиус поворота стана |
м |
3.550 | ||||
|
Макс. момент |
Основная стрела |
КН.м |
2303 | |||
|
Полная стрела |
КН.м |
1043 | ||||
|
|
|
| ||||
|
Расстояние между опорами |
длина |
м |
5.75 | |||
|
ширина |
м |
6.9 | ||||
|
Высота подъема |
Основная стрела |
м |
11.2 | |||
|
Полная стрела |
м |
42 | ||||
|
Стрела+гусек |
м |
58 | ||||
|
Скорость работы |
Время подъема стрелы |
с |
75 | |||
|
Время выдвижения/складывания |
с |
150/100 | ||||
|
Скорость поворота стана |
об/мин |
2 | ||||
|
Скорость подъема |
Главная лебедка |
полная нагрузка |
м/мин |
75 | ||
|
без нагрузки |
м/мин |
130 | ||||
|
Вспомогательная лебедка |
полная нагрузка |
м/мин |
98 | |||
|
без нагрузки |
м/мин |
108 | ||||
