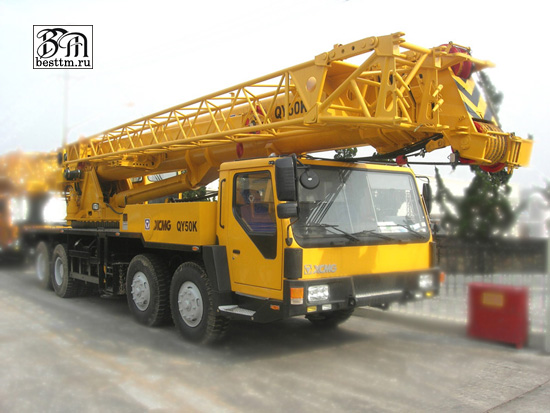

Автокран XCMG QY50K-II
Автокран XCMG QY50K изготовлен на базе самоходного шасси с двигателем Styre WD615.67A, выполненным по европейским технологиям (также на выбор может быть установлен двигатель WD615.46A), соответствующий нормам экологической безопасности Euro 2. C 1 января 2008 года автокран XCMG QY50K оснащается двигателем, соответствующим экологическим стандартам Евро 3.
Телескопическая стрела автокрана XCMG QY50K изготовливается из высокопрочной стали Weldox 900, состоит из пяти секций и имеет специальный шестиугольный профиль. Двойные Н-образные аутригеры крана XCMG QY50K и дополнительный 5-ый передний аутригер обеспечивают свободную работу автокрана XCMG QY50K в диапазоне 360° и под любыми углами наклона стрелы. Механизм автовыдвижения стрелы состоит из двух цилиндров и системы блоков полиспаса. Данная конструкция позволяет телескопировать груз на стреле.
Двухсекционный удлинитель стрелы автокрана XCMG QY50K имеет три вида угла наклона с дополнительным верхним сегментом, что еще больше увеличивает диапазон работы. Конструкция главной и вспомогательной лебедок автокрана XCMG QY50K предусматривает возможность как независимой, так и одновременной их работы.
Безопасные устройства автокрана, такие как автоматический ограничитель момента, ограничитель высоты подъёма, созданы в соответствии с к европейскими стандартами. Операторская кабина оснащена регулируемым сидением и регулируемым рулем, измерителем давления и различными индекаторами, что упрощает работу. Для большего удобства работы оператора крана, кабина оборудована воздушным кондиционером и печкой.
|
Параметр |
Ед. измерения |
Значение | ||
|
Размеры |
Длина |
мм |
13750 | |
|
Ширина |
мм |
2800 | ||
|
Высота |
мм |
3520 | ||
|
Колесная база |
передние мосты |
мм |
1520 | |
|
средние мосты |
мм |
3815 | ||
|
задние мосты |
мм |
1350 | ||
|
Вес |
Транспортный вес |
кг |
41000 | |
|
Нагрузка на оси |
Передняя |
кг |
15000 | |
|
Задняя |
кг |
28000 | ||
|
Ходовые качества |
Скорость
|
Максимальная |
км/ч |
80 |
|
Минимальная |
км/ч |
2,7 | ||
|
Радиус поворота |
Минимальный |
м |
24 | |
|
По стреле |
м |
26.8 | ||
|
Дорожный просвет |
мм |
291 | ||
|
Передний угол атаки |
(°) |
16 | ||
|
Задний угол атаки |
(°) |
16 | ||
|
Тормозной путь при скорости 30 км/ч |
м |
10 | ||
|
Преодолеваемый уклон макс. |
% |
27 | ||
|
Расход топлива на 100 км |
л |
36 | ||
|
Двигатель |
модель |
WD615.334 | ||
|
Мощность/число оборотов |
кВт/об. мин |
247/2200 | ||
|
|
Параметры |
Ед. изм. |
Значение | |||
|
Параметры |
Максимальная грузоподъемность |
тн |
50 | |||
|
Минимальный радиус работы |
м |
3 | ||||
|
Радиус поворота стана |
м |
3.482 | ||||
|
Макс. момент |
Основная стрела |
КН.м |
1764 | |||
|
Полная стрела |
КН.м |
823 | ||||
|
|
|
| ||||
|
Расстояние между опорами |
длина |
м |
5.65 | |||
|
ширина |
м |
6.6 | ||||
|
Высота подъема |
Основная стрела |
м |
11.3 | |||
|
Полная стрела |
м |
42.7 | ||||
|
Стрела+гусек |
м |
57.7 | ||||
|
Скорость работы |
Время подъема стрелы |
с |
88 | |||
|
Время выдвижения |
с |
180 | ||||
|
Скорость поворота стана |
об/мин |
2 | ||||
|
Скорость подъема |
Главная лебедка |
полная нагрузка |
м/мин |
85 | ||
|
без нагрузки |
м/мин |
110 | ||||
|
Вспомога- тельная лебедка |
полная нагрузка |
м/мин |
85 | |||
|
без нагрузки |
м/мин |
110 | ||||
