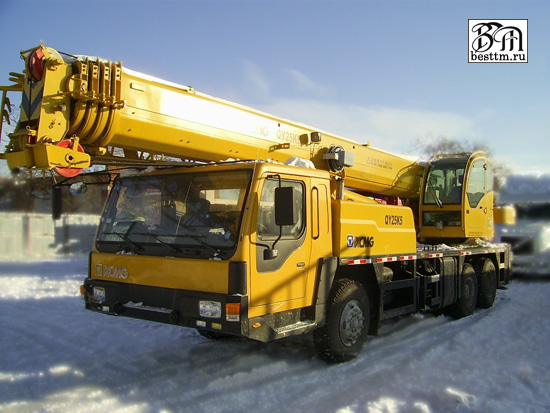

Автокран XCMG QY25K5
Модификация автокрана XCMG QY25K5 и QY25K, отличаются максимальной грузоподъёмностью – 25 т. и удлиненной стрелой, имеющей 5 колен и повышенными характеристиками грузоподъемности.
Основные элементы крановой установки XCMG QY25K изготовлены из высокопрочной стали. Новые материалы, из которых изготовлен автокран, позволяют минимизировать общую массу транспортного средства и повысить эффективность использования. Использование восьмиугольного профиля на основной стреле и полное или частичное ее раздвижение эффективно распределяет нагрузку и позволяет поднимать тяжелые грузы.
Конструкция главной и вспомогательной лебедок автокрана XCMG QY25K5 и QY25K предусматривает возможность как независимой работы, так и одновременной.
Применяемая на автокране XCMG QY25K5 свинг-система, использует функцию свободного скольжения, автоматически выравнивающее нагрузку.
Гидравлическая экспериментальная система управления автокрана XCMG QY25K5 и QY25K точно понимает и передает на исполнительные органы все операции, при минимальной затрате физических усилий крановщика.
Клапан противовеса, разработан с международной технологией, нефтяным фильтром, устройством антикавитаций и включает гидравлический кругооборот, делает операции более надежными.
Автокран XCMG QY25K5 укомплектован высокоэффективной системой безопасности, включающей в себя автоматический ограничитель момента груза, ограничитель предельного подъема груза и свободного хода троса, распределительный клапан безопасности, гидравлический клапан защиты давления, анти кавитации и анти блокировочное устройство.
Технические характеристики
|
|
Параметры |
Ед. изм. |
Значение | |
|
Размеры |
Длина |
мм |
12300 | |
|
Ширина |
мм |
2500 | ||
|
Высота |
мм |
3350 | ||
|
Колесная база |
Передние мосты |
мм |
4125 | |
|
Задние мосты |
мм |
1350 | ||
|
Вес |
Транспортный вес |
кг |
31000 | |
|
Нагрузка на оси |
Передняя |
кг |
6440 | |
|
Задняя |
кг |
24600 | ||
|
Ходовые качества |
Скорость
|
Максимальная |
км/ч |
75 |
|
Минимальная |
км/ч |
3 | ||
|
Радиус поворота |
Минимальный |
м |
22 | |
|
|
|
| ||
|
Дорожный просвет |
мм |
260 | ||
|
Передний угол атаки |
(°) |
16 | ||
|
Задний угол атаки |
(°) |
13 | ||
|
Тормозной путь при скорости 30 км/ч |
м |
10 | ||
|
Преодолеваемый уклон макс. |
% |
30 | ||
|
Расход топлива на 100 км |
л |
37 | ||
|
Двигатель |
модель |
SC8DK280Q3 | ||
|
Мощность/число оборотов |
кВт/об. мин |
206/2200 | ||
|
|
Параметры |
Ед. изм. |
Значение | |||
|
Параметры |
Максимальная грузоподъемность |
тн |
25 | |||
|
Минимальный радиус работы |
м |
3 | ||||
|
Радиус поворота стана |
м |
3.065 | ||||
|
Макс. момент |
Основная стрела |
КН.м |
961 | |||
|
Полная стрела |
КН.м |
450 | ||||
|
Стрела+гусек |
КН.м |
436 | ||||
|
Расстояние между опорами |
длина |
м |
4.8 | |||
|
ширина |
м |
6 | ||||
|
Высота подъема |
Основная стрела |
м |
10.4 | |||
|
Полная стрела |
м |
39.5 | ||||
|
Стрела+гусек |
м |
47.8 | ||||
|
Скорость работы |
Время подъема стрелы |
с |
75 | |||
|
Время выдвижения |
с |
150 | ||||
|
Скорость поворота стана |
об/мин |
2.5 | ||||
|
Скорость подъема |
Главная лебедка |
полная нагрузка |
м/мин |
75 | ||
|
без нагрузки |
м/мин |
125 | ||||
|
Вспомога- тельная лебедка |
полная нагрузка |
м/мин |
75 | |||
|
без нагрузки |
м/мин |
125 | ||||
