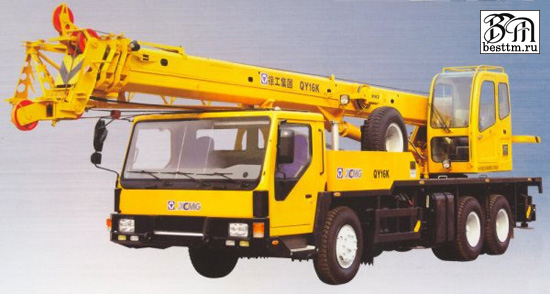

Автокран XCMG QY16K

Автокран XCMG QY16K китайского производства относится к гидравлическим мобильным кранам серии «K». Максимальная грузоподъёмность автомобильного крана XCMG QY16K составляет 16 тонн в радиусе 4 метра. Этот Кран оснащен трехсекционной стрелой, которая состоит из большого гексагональной профиля дугообразной и консольной стрелы (гусек). Подъем стрелы, поднимается или опускается при помощи переднего цилиндра.
§ Мощный двигатель Shanghai Diesel D6114Z34A сделанный по европейской технологии .
§ Поворотная система с функцией свободного скольжения может автоматически выравнивать нагрузку.
§ Хорошо оборудованные безопасные устройства, такие как автоматический ограничитель момента, ограничитель высоты подъёма, соответствуют государственным стандартам.
§ Операторская кабина с регулируемым сиденьем оснащена индикаторами, измерителем давления и т.д., это удобно для работы. Также кабина оснащена воздушным кондиционером и печкой.
§ Водительская кабина оснащена регулируемым креслом и регулируемым рулём, это удобно при вождении.
§ Машина оснащена устройствами для использования на плоскогорьях, а также пригодна для работы при любых неблагоприятных условиях окружающей среды.
К особенностям автокрана XCMG QY16K также относятся две независимые лебёдки, пропорциональная гидросистема управления, просторная кабина с хорошей обзорностью, экологичный двигатель, полный набор устройств безопасности. Благодаря низкому центру тяжести автокрана достигается высокая устойчивость и высокая скорость движения. Данный мобильный кран XCMG QY16K обладает высокой маневренностью и может применяться в разнообразных рабочих условиях.
Технические характеристики
Параметр |
Ед. измерения |
Значение | ||
Размеры |
Длина |
мм |
11810 | |
Ширина |
мм |
2500 | ||
Высота |
мм |
3170 | ||
Колесная база |
Передние мосты |
мм |
4025 | |
Задние мосты |
мм |
1350 | ||
Колея |
Передняя |
мм |
2079 | |
Задняя |
мм |
1834 | ||
Вес |
Транспортный вес |
кг |
21540 | |
Нагрузка на оси |
Передняя |
кг |
6300 | |
Задняя |
кг |
15100 | ||
Ходовые качества |
Скорость
|
Максимальная |
км/ч |
69 |
Минимальная |
км/ч |
2.8 | ||
Радиус поворота |
Минимальный |
м |
21 | |
По стреле |
м |
24 | ||
Дорожный просвет |
мм |
260 | ||
Передний угол атаки |
(°) |
16 | ||
Задний угол атаки |
(°) |
14 | ||
Тормозной путь при скорости 30 км/ч |
м |
10 | ||
Преодолеваемый уклон макс. |
% |
32 | ||
Расход топлива на 100 км |
л |
30 | ||
Двигатель |
модель |
D6114ZLQ5B | ||
Мощность/число оборотов |
кВт/об. мин |
158/2200 |
|
Параметры |
Ед. изм. |
Значение | |||
Параметры |
Максимальная грузоподъемность |
тн |
16 | |||
Минимальный радиус работы |
м |
3 | ||||
Радиус поворота стана |
м |
2.765 | ||||
Макс. момент |
Основная стрела |
КН.м |
711.48 | |||
Полная стрела |
КН.м |
449.8 | ||||
Стрела+гусек |
КН.м |
327.7 | ||||
Расстояние между опорами |
длина |
м |
4.68 | |||
ширина |
м |
5.4 | ||||
Высота подъема |
Основная стрела |
м |
10.17 | |||
Полная стрела |
м |
24.7 | ||||
Стрела+гусек |
м |
32.3 | ||||
Длина стрелы |
Основная стрела |
м |
10 | |||
Полная стрела |
м |
24.2 | ||||
Стрела+гусек |
м |
32.35 | ||||
Скорость работы |
Время подъема стрелы |
с |
50 | |||
Время опускания стрелы |
с |
73 | ||||
Скорость поворота стана |
об/мин |
2.1 | ||||
Скорость подъема |
Главная лебедка |
полная нагрузка |
м/мин |
82 | ||
без нагрузки |
м/мин |
100 | ||||
Вспомога- тельная лебедка |
полная нагрузка |
м/мин |
72 | |||
без нагрузки |
м/мин |
100 | ||||
|
Снаружи |
дБ |
118 | |||
В кабине |
дБ |
90 |
