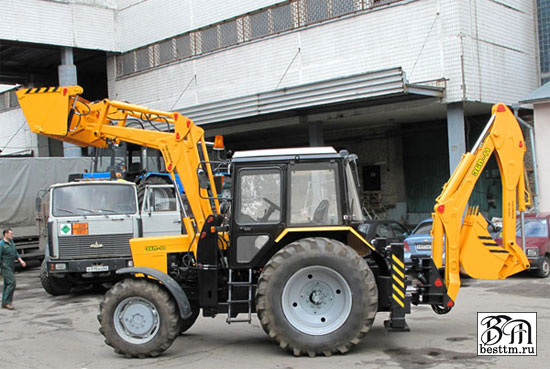

Экскаватор-бульдозер-погрузчик со смещаемой осью копания ЭБП-11
- Итальянская гидравлика, гидрораспределитель Brevini
- Глубина копания: 4350 мм
- Радиус копания: 5650 мм
- Максимальная высота погрузки экскаватора: 3900 мм
- Максимальная высота выгрузки фронтального погрузчика: 3300 мм
- Грузоподъемность экскаватора/погрузчика: 500/900 кг
- Объем лопаты: 0.1, 0.25 м³
- Объем ковша: 0.75 м³
- Дополнительное навесное оборудование: гидромолот, бульдозерный или коммунальный отвал, грейферный ковш, вилы
Экскаватор-бульдозер-погрузчик ЭБП-11 предназначен для выполнения следующих работ:
- фронтальным погрузочным оборудованием с ковшами – погрузочно-разгрузочные работы с сыпучими и мелкокусковыми материалами;
- фронтальным погрузочным оборудованием с отвалом – земляные работы на грунтах 1 и 2 категорий ( планировки строительных площадок и грунтовых дорог, засыпки траншей, ям и т.п.);
- навесным экскаваторным оборудованием ( обратной лопатой) – земляные работы на грунтах 1-4 категорий (копание траншей, ям, котлованов) с выгрузкой в транспортные средства или в отвал. Работа на грунтах выше 3 категории допускается только после предварительного рыхления.
- навесным гидромолотом – долбления (рыхления) твердого (мерзлого) грунта, дорожного покрытия, бетона и т.п.
Технические характеристики экскаватора бульдозера погрузчика со смещаемой осью копания ЭБП-11
|
Наименование характеристики |
Значение характеристики |
|
Базовый трактор |
МТЗ-82П, МТЗ-920 |
|
Эксплуатационная мощность двигателя, л.с. |
81 |
|
Максимальная транспортная скорость, км/ч |
25 |
|
Рабочая скорость км/ч не более |
4 |
|
Дорожный просвет, мм |
320 |
|
Колея, мм
|
|
|
Давление воздуха в шинах Мпа (кгс/см2)
|
|
|
Вид заднего навесного оборудования |
Обратная лопата |
|
Номинальная вместимость ковша |
0,25 или 0,1 м3 |
|
Глубина копания, мм |
4350 |
|
Максимальный радиус копания экскаватора на уровне стоянки |
5650 |
|
Максимальная высота погрузки экскаватора, мм |
3900 |
|
Номинальная грузоподъемность экскаватора, кг |
500 |
|
Максимальное усилие резания экскаватора, кг |
3500 |
|
Масса навесного экскаваторного оборудования, кг |
1700 |
|
Угол поперечной статической устойчивости, град. |
30 |
|
Угол продольного статической устойчивости, град. |
14 |
|
Преодолеваемый уклон, град. |
16 |
Технические характеристики погрузочного и бульдозерного оборудования
|
Вид переднего навесного оборудования |
Бульдозер - погрузчик |
|
Номинальная грузоподъемность погрузчика, кг |
900 |
|
Вырывное усилие погрузчика, кгс |
1200 |
|
Опрокидывающая нагрузка погрузчика, кг |
1500 |
|
Высота шарнира максимально поднятого ковша, мм |
3300 |
|
Глубина копания отвала погрузчика, мм |
100 |
|
Ширина отвала погрузчика, мм |
2000 |
|
Высота отвала погрузчика, мм |
680 |
|
Объем призмы волочения отвала погрузчика, м³ |
1,2 |
|
Габаритные размеры с навесным оборудованием, мм | |
|
длина |
6300 |
|
ширина |
2400 |
|
высота |
4050 |
Технические характеристики сменного погрузочного инструмента
|
|
Отвал
|
Ковш
|
Ковш
|
Ковш
|
Ковш
|
Отвал
|
Вилы
|
Бревно-
|
Вилы с/х |
|
Объем ковша, м³ |
— |
0,55 |
0,8 |
0,55 |
0,8 |
— |
— |
— |
— |
|
Масса, кг |
180 |
245 |
270 |
420 |
400 |
190 |
100 |
185 |
190 |
|
Ширина рабочей кромки; м |
2,0 |
2,0 |
2,1 |
2,0 |
2,0 |
2,4 |
— |
— |
— |
|
Высота разгрузки, мм |
— |
2650 |
3270 |
— |
2400 | ||||
|
Габаритная рабочая
|
— |
3900 |
4050 |
3900 |
4050 |
— |
3900 | ||
|
Глубина копания ковша, мм |
— |
230 |
100 |
— |
— |
— | |||
|
Максимальный угол
|
— |
45 |
— |
— |
— |
— | |||
|
Максимальный угол
|
— |
43 |
— |
— |
— |
— | |||
|
Максимальный угол
|
— |
60 |
— |
— |
— |
— | |||
|
Максимальный угол
|
— |
35 |
— |
— |
— |
— | |||
*Ковш 0,8 м³ и Ковш челюстной 0,8 м³ предназначены для работы только с легкими сыпучими грузами (во избежание перегрузки погрузочного оборудования по грузоподъемности). При нарушении условий эксплуатации сменного навесного инструмента оборудование снимается с гарантийного обслуживания.
Технические характеристики сменного экскаваторного инструмента
|
|
Ковш
|
Ковш
|
Ковш
|
Гидромолот |
Ковш
|
Ковш
|
|
Объём ковша, м³ |
0,22 |
0,12 |
0,10 |
— |
0,42 |
0,27 |
|
Ширина ковша, м |
0,62 |
0,42 |
0,32 |
— |
0,9 |
0,6 |
|
Марка гидромолота |
— |
— |
— |
Delta-F5 |
— |
— |
|
Масса, кг |
140 |
120 |
105 |
— |
335 |
285 |
