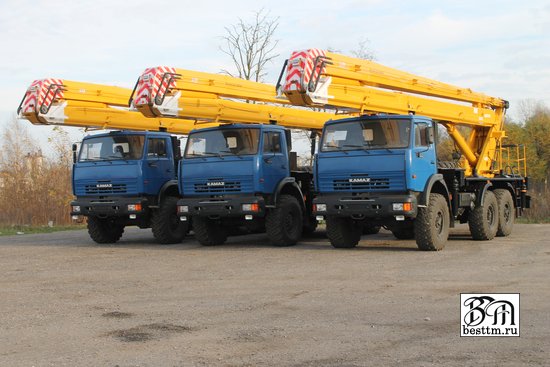

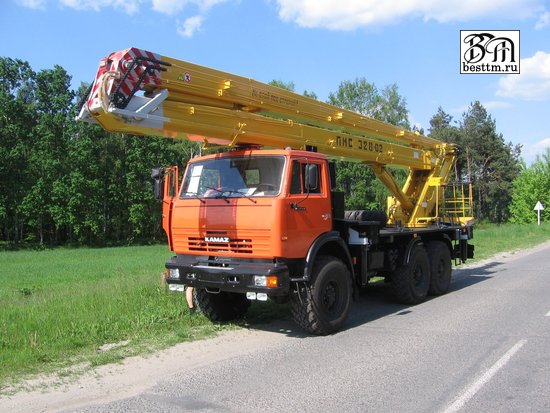

Автогидроподъемник ПМС-328-02 на базе шасси КАМАЗ
Технические характеристики автогидроподъемника ПМС-328-02 на базе шасси КАМАЗ
|
Параметры характеристики |
Единица измерения |
Значение характеристики | ||
|
Базовый автомобиль |
|
КАМАЗ-65115, КАМАЗ-43114, КАМАЗ-43253 | ||
|
Грузоподъемность люльки |
кг, не болеее |
250 | ||
|

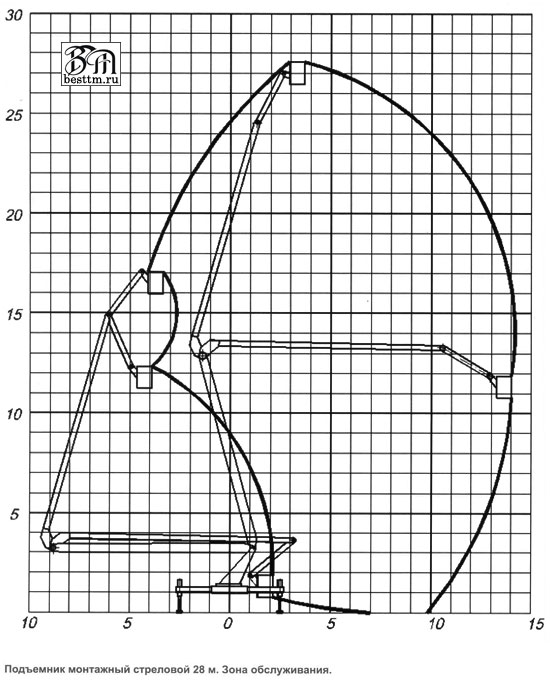

Рабочая высота подъема |
м |
28-0,3 | ||
|
Габаритные размеры в транспортном положении: |
мм, не более |
| ||
|
длинна |
|
12000 | ||
|
ширина |
|
2500 | ||
|
высота |
|
4000 | ||
|
Полная масса подъемника |
кг, не более |
16000 | ||
|
Распределение нагрузки на дорогу от подъемника полной массы: |
кг, не более |
| ||
|
на переднюю ось |
|
5550 | ||
|
на заднюю ось (тележку) |
|
10450 | ||
|
Вылет |
м, не более |
14 | ||
|
Угол поворота стрелы |
град |
Не ограничен | ||
|
Рабочее давление |
МПа |
16 | ||
|
Максимальная транспортная скорость подъемника |
км/ч |
50 | ||
|
Опорный контур |
м, не более |
5,1х4,8 | ||
|
Максимальная частота вращения поворотной части |
с-1 (об/мин) |
0,017 (1,0) | ||
|
Место управления |
Пульт оператора на поворотной части и пульт в люльке | |||
|
Способ управления |
Пропорциональный | |||
|
Привод |
Гидравлический | |||
|
Срок службы |
Лет |
8 | ||
Дополнительная опция: люлька с изоляторами для работы на ЛЭП до 1000 В, люлька поворотная.
Устройства и приборы безопасности
В соответствии с «Правилами устройства и безопасной эксплуатации подъемников (вышек)» ПБ-10-611-03, подъемник оборудован следующими приборами безопасности:
- Ограничитель предельного груза (ОПГ).
- Анемометр.
- Устройство ориентации люльки в вертикальном положении.
- Уравнитель системы ориентации.
- Устройство блокировки опор при рабочем положении стрелы.
- Устройство аварийного опускания люльки.
- Устройство, предохраняющее выносные опоры от самопроизвольного выдвижения.
- Указатель угла наклона подъемника.
- Аварийная остановка двигателя из пульта на поворотной раме и из люльки.
- Двумя пультами управления с управлением всеми операциями подъемника из них.
- Подача звукового сигнала из всех пультов.
Устройства и приборы безопасности работают на отключение движений подъемника без выключения силовой установки.
