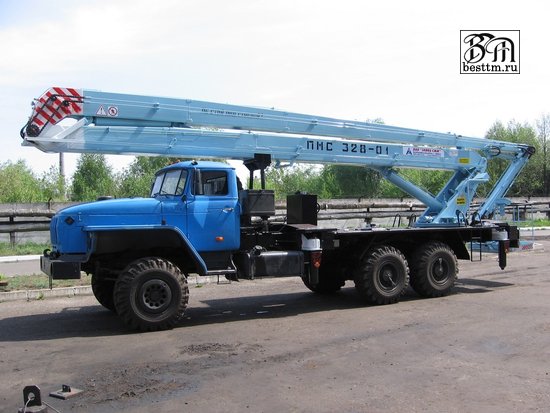

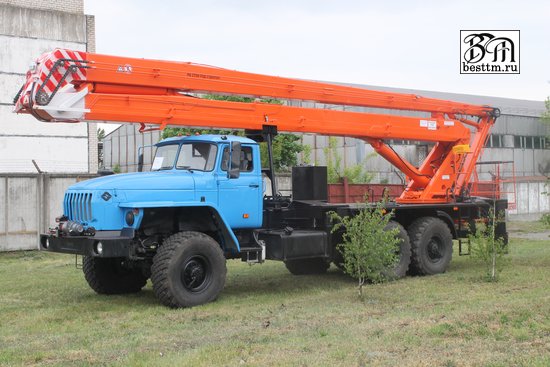

Автогидроподъемник ПМС-328-01 на базе шасси УРАЛ-4320-1912-30
Технические характеристики автогидроподъемника ПМС-328-01 на базе шасси УРАЛ-4320-1912-30
|
Параметры характеристики |
Единица измерения |
Значение характеристики |
|
Базовый автомобиль |
|
УРАЛ-4320-1912-30 |
|
Грузоподъемность люльки |
кг, не более |
250 |
|
Рабочая высота подъема |
м |
28 |
|
Габаритные размеры в транспортном положении: |
мм, не более |
|
|
длина |
|
12000 |
|
ширина |
|
2500 |
|
высота |
|
3950 |
|
Полная масса подъемника |
кг, не более |
16600 |
|
Распределение нагрузки на дорогу от подъемника полной массы: |
|
|
|
на переднюю ось |
кг, не более |
5150 |
|
на заднюю ось (тележку) | кг, не более |
11450 |
|
Передний свес |
мм, не более |
1830 |
|
Задний свес |
мм, не более |
5100 |
|
Вылет |
м, не более |
13,8 |
|
Угол поворота стрелы |
град |
Не ограничен |
|
Привод |
|
гидравлический |
|
Система управления |
|
электропропорциональная |
|
Минимальный радиус поворота |
м |
10,8 |
|
Место управления |
Пульт оператора на поворотной части и пульт в люльке | |
|
Максимальный угол подъема, преодолеваемый подъемником |
% |
27 |
|
Максимальная транспортная скорость подъемника |
км/ч |
50 |
|
Опорный контур |
м, не менее |
5,5 х 4,8 |
|
Наибольший угол наклона рабочей площадки |
град. |
3 |
|
Максимально допустимая скорость ветра при работе(на высоте10 м) |
м/с |
10 |
Дополнительная опция: люлька с изоляторами для работы на ЛЭП до 1000 В, люлька поворотная.
Устройства и приборы безопасности
В соответствии с «Правилами устройства и безопасной эксплуатации подъемников (вышек)» ПБ-10-611-03, подъемник оборудован следующими приборами безопасности:
- Ограничитель предельного груза (ОПГ).
- Анемометр.
- Устройство ориентации люльки в вертикальном положении.
- Уравнитель системы ориентации.
- Устройство блокировки опор при рабочем положении стрелы.
- Устройство аварийного опускания люльки.
- Устройство, предохраняющее выносные опоры от самопроизвольного выдвижения.
- Указатель угла наклона подъемника.
- Аварийная остановка двигателя из пульта на поворотной раме и из люльки.
- Двумя пультами управления с управлением всеми операциями подъемника из них.
- Подача звукового сигнала из всех пультов.
Устройства и приборы безопасности работают на отключение движений подъемника без выключения силовой установки.
