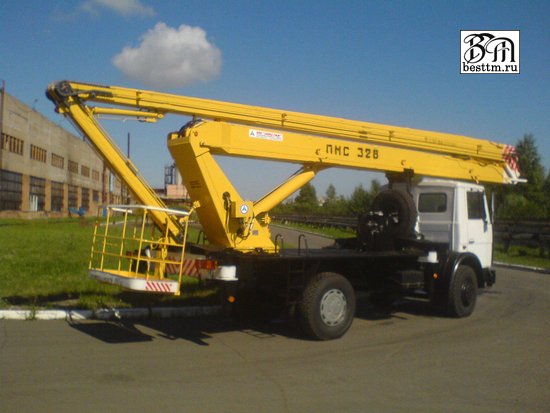

Автогидроподъемник ПМС-328 на базе шасси МАЗ-5337
Технические характеристики автогидроподъемника ПМС-328 на базе шасси МАЗ-5337
|
Параметры характеристики |
Единица измерения |
Значение характеристики |
|
Базовый автомобиль |
|
МАЗ-5337 |
|
Грузоподъемность люльки |
кг, не более |
250 |
|
Рабочая высота подъема |
м |
28 |
|
Габаритные размеры в транспортном положении: |
мм, не более |
|
|
длина |
|
12000 |
|
ширина |
|
2500 |
|
высота |
|
4000 |
|
Полная масса подъемника |
кг, не более |
14700 |
|
Распределение нагрузки на дорогу от подъемника полной массы: |
|
|
|
на переднюю ось |
кг, не более |
5840 |
|
на заднюю ось (тележку) |
кг, не более |
8860 |
|
Передний свес |
мм, не более |
3290 |
|
Задний свес |
мм, не более |
5100 |
|
Вылет |
м, не более |
13,8 |
|
Угол поворота стрелы |
град |
не ограничен |
|
Система управления |
|
Электропропорциональная |
|
Привод |
|
Гидравлический |
|
Минимальный радиус поворота |
м |
8,4 |
|
Максимальный угол подъема, преодолеваемый подъемником |
% |
17 |
|
Максимальная транспортная скорость подъемника |
км/ч |
50 |
|
Опорный контур |
м, не менее |
5,1 х 4,8 |
|
Наибольший угол наклона рабочей площадки |
град. |
3 |
|
Максимально допустимая скорость ветра при работе (на высоте 10 м) |
м/с |
10 |
|
Место управления |
Пульт оператора на поворотной части и пульт в люльке | |
Дополнительная опция: люлька с изоляторами для работы на ЛЭП до 1000 В, люлька поворотная.
Устройства и приборы безопасности
В соответствии с «Правилами устройства и безопасной эксплуатации подъемников (вышек)» ПБ-10-611-03, подъемник оборудован следующими приборами безопасности:
- Ограничитель предельного груза (ОПГ).
- Анемометр.
- Устройство ориентации люльки в вертикальном положении.
- Уравнитель системы ориентации.
- Устройство блокировки опор при рабочем положении стрелы.
- Устройство аварийного опускания люльки.
- Устройство, предохраняющее выносные опоры от самопроизвольного выдвижения.
- Указатель угла наклона подъемника.
- Аварийная остановка двигателя из пульта на поворотной раме и из люльки.
- Двумя пультами управления с управлением всеми операциями подъемника из них.
- Подача звукового сигнала из всех пультов.
Устройства и приборы безопасности работают на отключение движений подъемника без выключения силовой установки.
