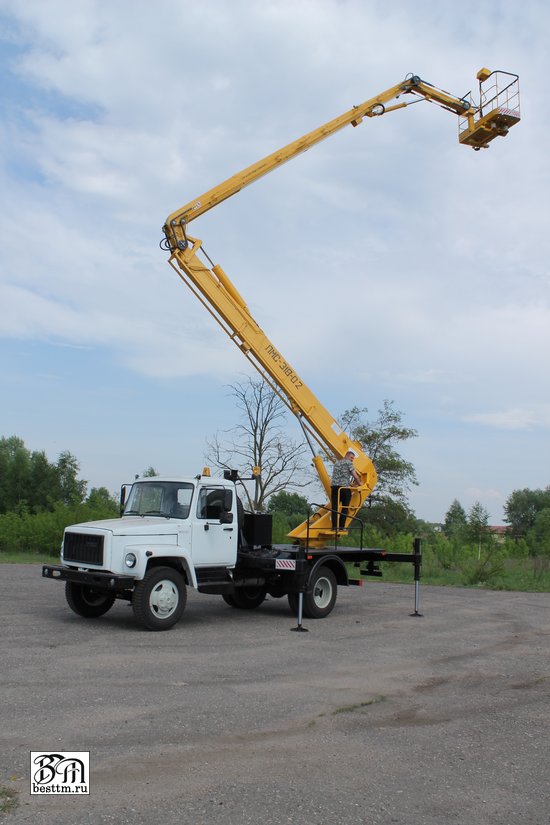

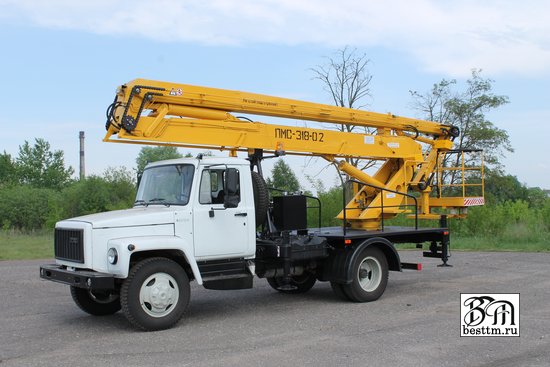

Автогидроподъемник ПМС-318-02 на базе шасси ГАЗ-3309
Технические характеристики автогидроподъемника ПМС-318-02 на базе шасси ГАЗ-3309
|
Наименование характеристики |
Значение характеристики |
|
Тип шасси |
ГАЗ-3309 |
|
Грузоподъемность люльки, кг, не более |
250±0,3 |
|
Рабочая высота подъема, м |
18 |
|
Габаритные размеры в транспортном положении, мм: |
|
|
длина |
8400 |
|
ширина |
2500 |
|
высота |
3800 |
|
Полная масса подъемника, кг, |
7500 |
|
Распределение нагрузки на дорогу от подъемника полной массы, кг, не более: |
|
|
на переднюю ось |
2000 |
|
на заднюю ось |
5500 |
|
Вылет, м, |
8,54 |
|
Угол поворота стрелы, ° |
360 (не ограничен) |
|
Рабочее давление в гидросистеме, МПа |
16 |
|
Максимальный угол подъема, преодолеваемый подъемником, % |
16 |
|
Максимальная транспортная скорость подъемника, км/ч |
50 |
|
Опорный контур, м, не менее |
3,69х3,84 |
|
Время подъема люльки на наибольшую высоту, с |
90 |
|
Максимальная частота вращения поворотной части, с-1 (об/мин) |
0,017 (1,0) |
|
Число оборотов двигателя при нормальной работе подъемника, мин |
1200-1500 |
|
Наибольший угол уклона рабочей площадки, ° |
3 |
|
Максимально допустимая скорость ветра при работе(на выс. 10 м), м/с |
10 |
|
Рабочая жидкость гидросистемы |
ТНК Гидравлик Зима 22
|
|
Место управления |
Пульт оператора на поворотной части и пульт в люльке |
|
Способ управления |
Электрогидравлический с пропорциональным управлением |
Подъемник предназначен
- для подъема рабочих материалов и инструмента на высоту 18 метров при выполнении строительно-монтажных, ремонтных, электротехнических работ;
- выполнения работ на высоте в электроустановках, находящихся под напряжением до 10 кВ, при установке электроизолированой люльки;
- обслуживания линий электропередач, зданий, сооружений и устройств городского коммунального хозяйства.
Отличительные особенности подъемника автомобильного гидравлического ПМС-318-02 с пропорциональной системой управления
1. Управление движением стрелы осуществляется пропорциональным регулятором расхода рабочей жидкости фирмы Integrated Hydraulics в тандеме с гидрораспределителем Hydrocontrol. Данное сочетание позволяет регулировать скорость движения рабочих органов от нуля до максимума с плавным переходом.
2. Замена ОПУ+Редуктор на редуктор поворота «три в одном» (ОПУ+редуктор+гидромотор) фирмы Meta Hydraulics с дополнительным блоком защиты, позволяет:
- Снизить время обслуживания;
- Обеспечить плавное вращение стрелы вокруг оси без ограничения угла поворота;
- Обеспечить плавный останов с регулировкой скорости вращения.
3. Управление рабочими операциями осуществляется с помощью однокоординатного джойстика и кнопки выбора операций фирмы Fabercom с любого из пультов, расположенных на поворотной раме и в люльке
4. Применение в электроразводке кабельных вводов Lappcabel, разъемов Tyco-Electroniq, водозащитных переключателей, кнопок Mollen, корпусов пультов ELS и клемных контактов Wago позволило существенно увеличить надежность работы, герметичность разъемов и снизить воздействие окружающей среды на контакты разъемов.
5. Система гидроуправления построена на элементах всемирно известных фирм Hydrocontrol,ABCO, Luen, Kladivar, Sofima. В сочетании с рабочей жидкостью гидросистемы – масло ТНК «Гидравлик Зима 22» – это позволяет повысить надежность и ресурс работы.
