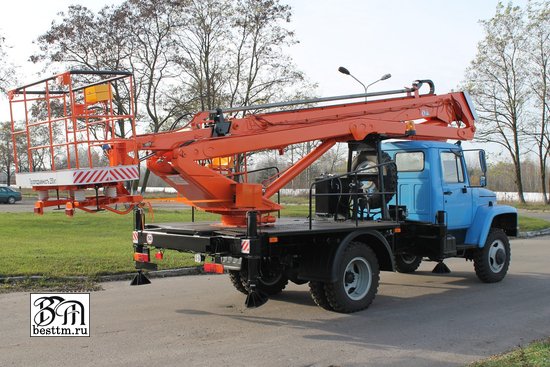

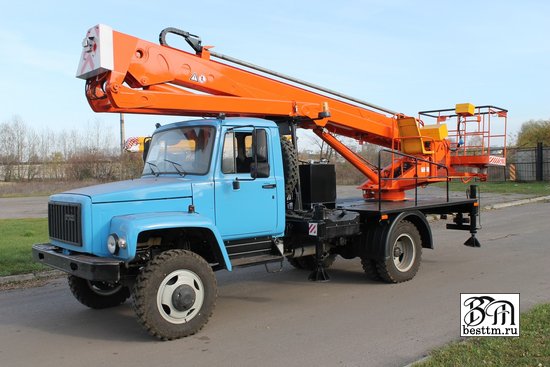

Автогидроподъемник ВС-22Т-01 на базе шасси ГАЗ
Технические характеристики телескопического автогидроподъемника ВС-22Т-01 на базе шасси ГАЗ
|
Наименование характеристики |
Единица измерения |
Значение характеристики |
|
Базовый автомобиль |
|
ГАЗ-3307, ГАЗ-3309, ГАЗ-33096, ГАЗ-33098 |
|
Грузоподъемность люльки |
кг, не более |
250 |
|
Рабочая высота подъема |
м |
22+0,5 |
|
Габаритные размеры в транспортном положении: |
мм, не более |
|
|
длина |
9500 | |
|
ширина |
2500 | |
|
высота |
3400 | |
|
Полная масса подъемника |
кг, не более |
8180 |
|
Распределение нагрузки на дорогу от подъемника полной массы: |
кг, не более |
|
|
на переднюю ось |
|
2180 |
|
на заднюю ось (тележку) |
|
6000 |
|
Передний угол свеса |
град |
37 |
|
Задний угол свеса |
град |
12 |
|
Вылет |
м, не более |

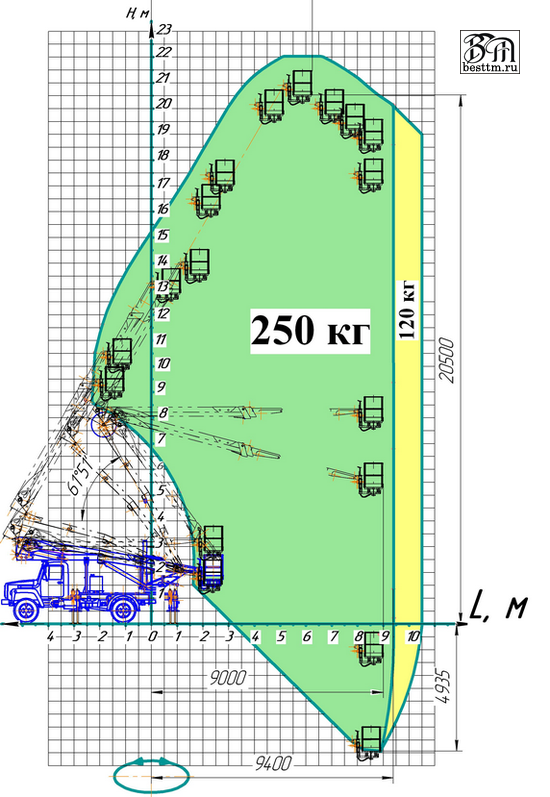

9 (см. диаграмму) |
|
Угол поворота стрелы |
град |
360(не ограничен) |
|
Время подъема люльки на наибольшую высоту |
Не более, с |
420 |
|
Максимальная транспортная скорость подъемника |
км/ч |
60 |
|
Опорный контур |
м, не менее |
4,8 х 3,4 |
|
Максимальная частота вращения поворотной части |
об/мин |
18 |
|
Рабочее давление в гидросистеме подъемника |
МПа, не более |
7,8 |
|
Контрольный расход топлива при работе подъемника |
л/маш,-ч, не более |
7,8 |
|
Привод |
Гидравлический, от КОМ шасси | |
|
Место управления |
Пульт оператора на поворотной части и пульт в люльке | |
|
Способ управления |
Электропропорциональный | |
|
Срок службы |
лет |
8 |
Дополнительная опция — люлька с изоляторами для работы на ЛЭП до 1000В.
