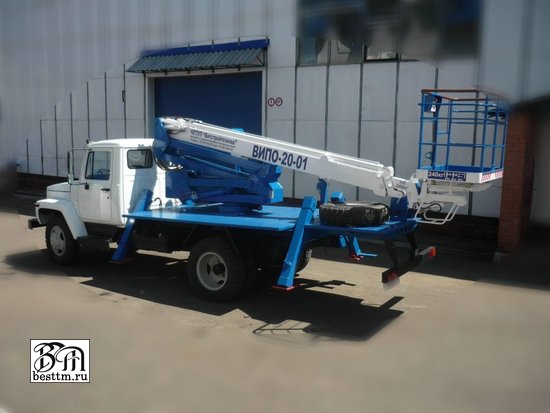

Автоподъемник ВИПО-20-01 на базе шасси ГАЗ-33086
Подъемник автомобильный гидравлический с рабочей платформой ВИПО-20-01 на базовом шасси ГАЗ 33086 - гидравлический, рычажно-телескопический , полноповоротный подъемник предназначенный для подъема рабочих с инструментами и материалами на высоту до 19 м для производства строительных, монтажных, ремонтных и других видов работ. Конструкция рабочего органа подъемника - телескопическая 3-х секционная стрела соединенная рычажной системой с поворотной рамой. Максимальная грузоподъемность составляет 240 кг и вылет 11,4 м .Привод автогидроподъемника осуществляется посредством гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку. Гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций . Конструкция оборудования подъемника позволяет работать подъемнику в стесненных условиях, шасси полноприводная (колесная база 4х4).
При разработке конструкторской документации и изготовлении данного подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, Nimmet, BPE, Marchesini, WBF, Walvoil Hydraulic control system.
Оборудование данного подъемника может монтироваться на различные автомобильные шасси аналогичные базовому, в том числе и на шасси Заказчика.
При изготовлении подъемника учитываются требования и пожелания Заказчика, которые не противоречат требованиям безопасности.
Технические характеристики автоподъемника ВИПО-20-01 на базе шасси ГАЗ-33086
|
Наименование характеристики |
Значение характеристики | |
|
Базовое шасси |
ГАЗ 330086 |
ГАЗ 33086 с 2-х рядной 5-ти местной кабиной |
|
Максимальная грузоподъемность люльки, кг |

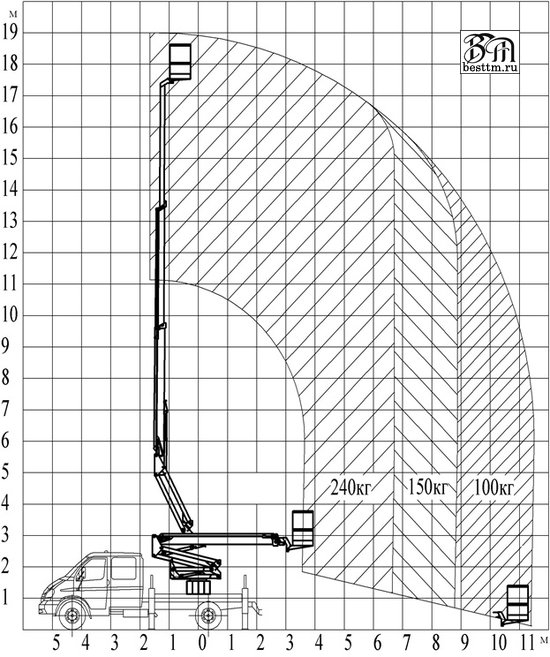

240 кг / до 7 м 150 кг /от 7 до 9 м 100 кг /от 9 до 11,4 м |
240 кг / до 7 м 150 кг /от 7 до 9 м 100 кг /от 9 до 11,4 м |
|
Площадь люльки, м2 |
1±0,1 |
1±0,1 |
|
Максимальное количество людей в люльке, чел. |
2 |
2 |
|
Рабочая высота подъема, м, не менее |
19 |
19 |
|
Вылет стрелы, м, не более |
11,4 |
11,4 |
|
Угол поворота стрелы. |
360° |
360° |
|
Полная масса подъемника, кг, не более |
5300** |
8000 |
|

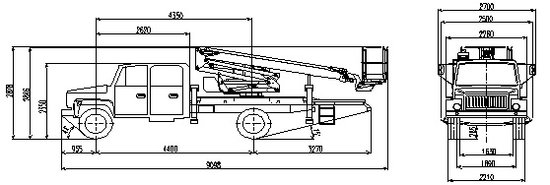

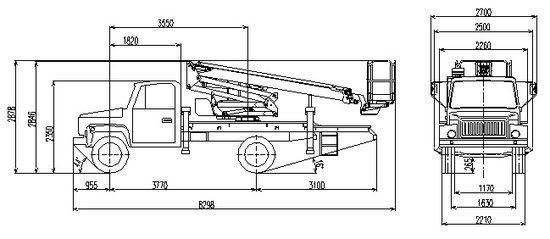

Габаритные размеры подъемника в транспортном положении, мм, не более |
8298х2500х2878 |
9098х2500х2878 |
