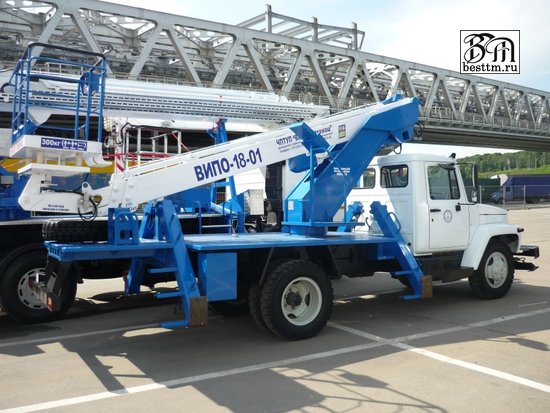

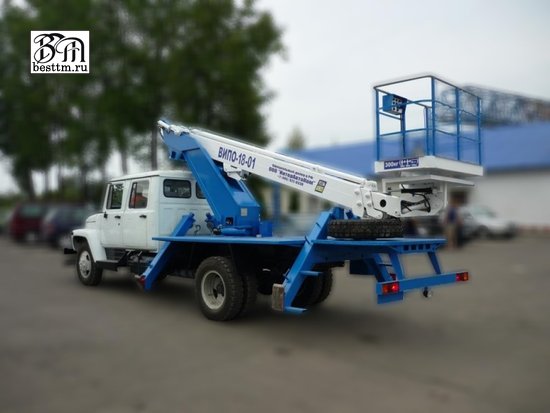

Автоподъемник ВИПО-18-01 на базе шасси ГАЗ-3309
Подъемник автомобильный гидравлический ВИПО-18-01 на базовом шасси ГАЗ 3309. Гидравлический, телескопический, полноповоротный подъемник предназначен для подъема рабочих с инструментами и материалами на высоту до 18 м для производства строительных, монтажных, ремонтных и других видов работ. Конструкция рабочего органа подъемника - телескопическая 3-х секционная стрела, соединенная с поворотной рамой. Максимальная грузоподъемность составляет 300 кг и вылет 12,5 м. Привод автогидроподъемника осуществляется посредством гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку. Полупропорциональная гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций.
При разработке конструкторской документации и изготовлении подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Nimmet, BPE, Marchesini, Walvoil Hydraulic control system.
Оборудование подъемника может монтироваться на различные автомобильные шасси аналогичные базовому в том числе и на шасси Заказчика.
При изготовлении подъемника учитываются требования и пожелания Заказчика, которые не противоречат требованиям безопасности.
Технические характеристики автоподъемника ВИПО-18-01 на базе шасси ГАЗ-3309
|
Наименование характеристики |
Значение характеристики | |
|
Базовое шасси |
ГАЗ 3309 |

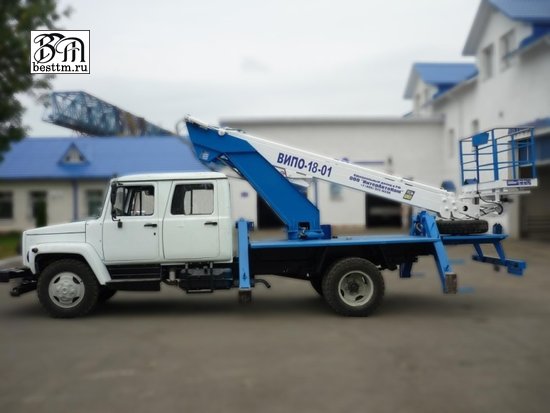

ГАЗ 3309 с 2-х рядной 5-ти местной кабиной |
|

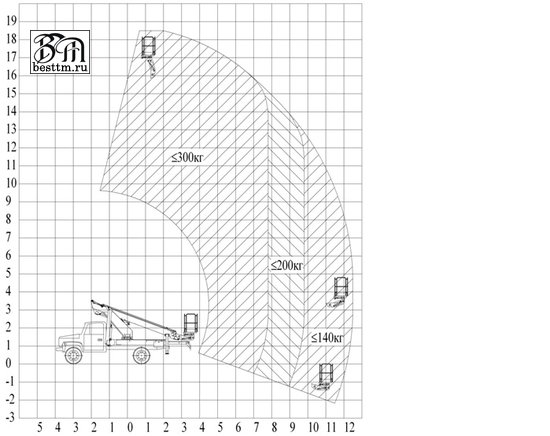

Максимальная грузоподъемность люльки, кг |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
|
Площадь люльки, м2 |
1±0,1 |
1±0,1 |
|
Максимальное количество людей в люльке, чел. |
2 |
2 |
|
Рабочая высота подъема, м, не менее |
18 |
18 |
|
Вылет стрелы, мм, не более |
12500 |
12500 |
|
Максимальная транспортная скорость передвижения, км/ч |
70 |
70 |
|
Угол поворота стрелы. |
360° |
360° |
|
Полная масса подъемника, кг, не более |
8180 |
8180 |
|

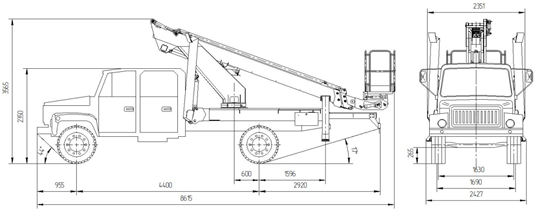

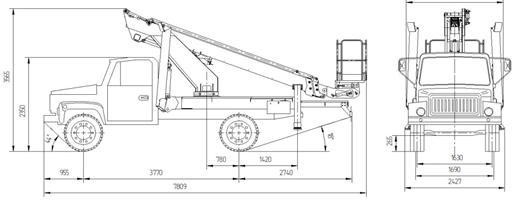

Габаритные размеры подъемника в транспортном положении, мм, не более: |
7809х2500х3665 |
8615х2500х3665 |
