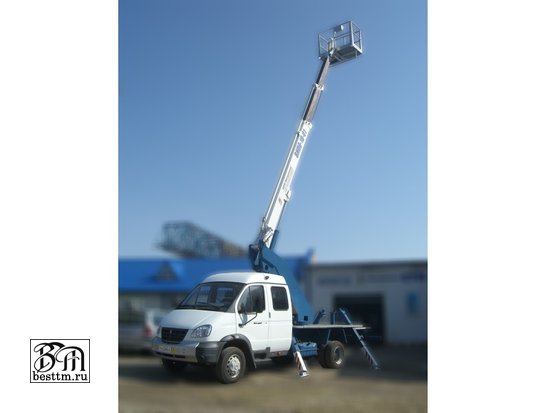

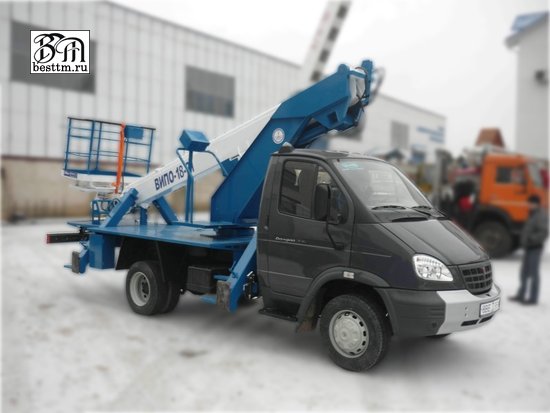

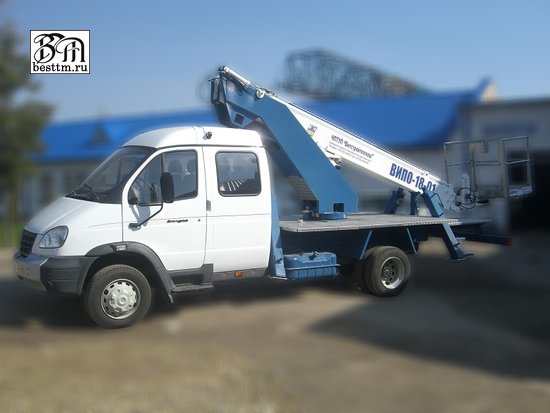

Автоподъемник АГП ВИПО-18-01 на базе шасси ГАЗ-Валдай
Подъемник автомобильный гидравлический с рабочей платформой ВИПО-18-01 на базовом шасси «Валдай» (ГАЗ 331043, ГАЗ 331063) - гидравлический, телескопический, полноповоротный подъемник предназначенный для подъема рабочих с инструментами и материалами на высоту до 18 м для производства строительных, монтажных, ремонтных и других видов работ. Конструкция рабочего органа подъемника - телескопическая 3-х секционная стрела соединенная с поворотной рамой. Максимальная грузоподъемность составляет 300 кг и вылет 12,5 м .Привод автогидроподъемника осуществляется посредством гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку. Гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций . При разработке конструкторской документации и изготовлении данного подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, Nimmet, BPE, Marchesini, WBF, Walvoil Hydraulic control system.
Оборудование данный подъемника может монтироваться на различные автомобильные шасси аналогичные шасси «Валдай», в том числе и на шасси Заказчика.
При изготовлении подъемника учитываются требования и пожелания Заказчика, которые не противоречат требованиям безопасности.
Технические характеристики автоподъемника АГП ВИПО-18-01 на базе шасси ГАЗ-Валдай
|
Наименование характеристики |
Значение характеристики | |
|
Базовое шасси |
ГАЗ-33106 |
ГАЗ-331063 |
|

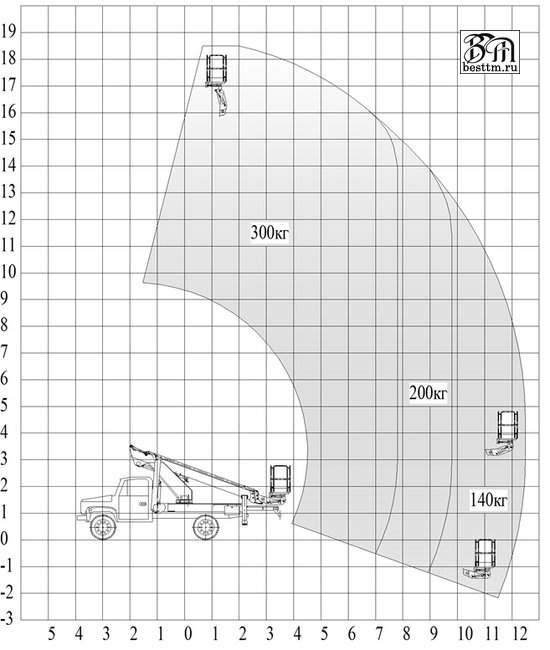

Максимальная грузоподъемность люльки, кг |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
|
Площадь люльки, м2 |
1±0,1 |
1±0,1 |
|
Максимальное количество людей в люльке, чел. |
2 |
2 |
|
Рабочая высота подъема, м, не менее |
18 |
18 |
|
Вылет стрелы, мм, не более |
12500 |
12500 |
|
Угол поворота стрелы. |
360° |
360° |
|
Полная масса подъемника, кг, не более |
7400 |
7400 |
|

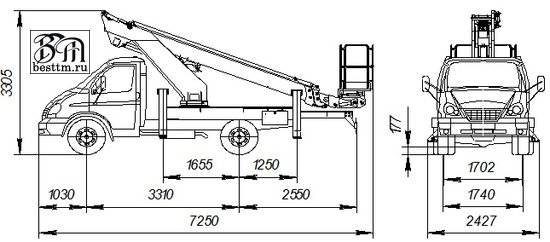

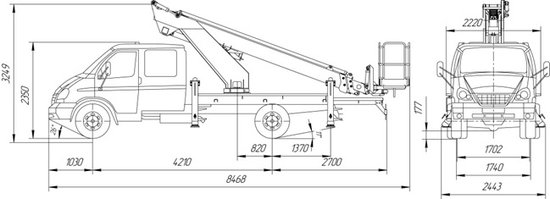

Габаритные размеры подъемника в транспортном положении, мм, не более: |
7250х2427х3305 |
8468х2443х3249 |
