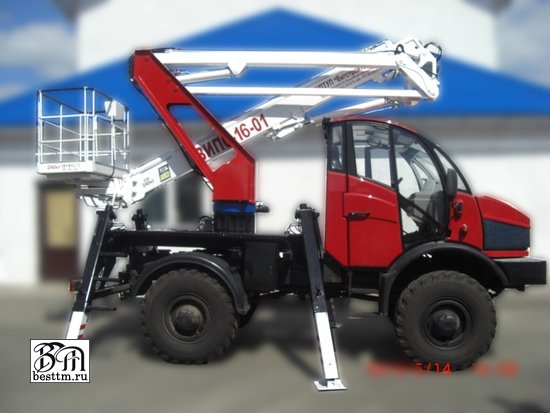

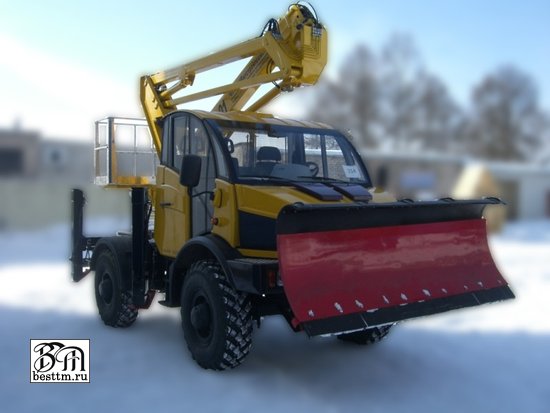

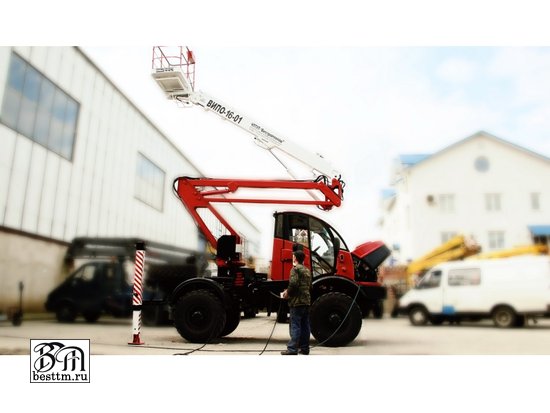

Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант

Оставить заявку
Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант
Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант
Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант
Показать все изображения (еще 2 фото)
Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант
Автоподъемник АГП ВИПО-16-01-02 на базе шасси Силант


В начале 2012 года был начат серийный выпуск автогидроподъемников модели ВИПО-16-01, предназначенных для установки на автомобильные шасси Silant.

Основное назначение автогидроподъемника – это подъем людей и оборудования на высоту до 16 метров для проведения монтажных, строительных или ремонтных работ. Сфера его применения достаточно широка: строительство зданий и сооружений; монтаж, обслуживание и ремонт линий электропередач и линейных электрических устройств, в том числе в труднодоступных и труднопроходимых местах (лесные просеки, заболоченные и песчаные места, пересеченная местность, снежные завалы); ремонт и реконструкция фасадов и кровельных покрытий, монтаж и эксплуатация бигбордов, рекламных щитов и растяжек; эвакуация людей из многоэтажных объектов при чрезвычайных ситуациях и т.д.

Подъемник автомобильный гидравлический с рабочей платформой ВИПО-16-01 разработан специально для установки на короткие автомобильные шасси и относится к рычажно-телескопической системе подъема, нижнее колено которого выполнено в виде складывающихся рычагов, а верхнее представляет собой телескопическую стрелу с несколькими выдвигающимися друг из друга частями. Рычажно-телескопические подъемники являются наиболее эффективными для работ, связанных с подъемом грузов в ограниченных пространствах. Грузоподъемность данной модели составляет 240 кг, что соответствует весу 2 человек и значительной массы инструмента, оборудования или материалов. При этом максимальный вылет стрелы составляет от 8,5 м.

Подъемники этого типа приводятся в действие при помощи гидравлической системы, как наиболее надежной, безопасной и простой в эксплуатации и обслуживании. В установках используется пропорциональная электрогидравлическая система, обеспечивающая плавную работу, и состоящая из: аксиально-поршневого гидронасоса, фильтров высокого и низкого давления с индикатором загрязнения, заливного фильтра, жидкостного манометра, указателя уровня рабочей жидкости с термометром, гидрораспределителя управления опорами, гидрошарнира, гидрораспределителя пропорционального типа, позволяющего обеспечить необходимую плавность и точность перемещения корзины.

Все соединения гидросистемы выполняются с использованием гидравлических труб, рукавов высокого давления и специальных соединительных элементов. Разработанная гидро-электросистема подъемников обеспечивает неограниченное (360 градусов в любую сторону) движение поворотной рамы и регулировку скорости движения отдельных элементов подъемника. В качестве кабельной продукции используются импортные полихлорвиниловые кабеля, не подверженные воздействию световых лучей, масла, воды и грязи.
Управление подъемником осуществляется посредством нескольких пультов: пультом управления гидроопорами, выносным дистанционным пультом управления, подключаемого с помощью кабеля и электрического разъема, пультом управления подъемного механизма из рабочей корзины. Площадка поворотной рамы может быть оснащена ящиками для инструмента или материалов.

Автогидроподъемники модели ВИПО-16-01 оснащены приборами и устройствами безопасности в соответствии с требованиями стандартов Российской Федерации:

  • сертифицированным ограничителем предельного груза;
  • устройством ориентации пола корзины в горизонтальном положении, состоящим из двух гидроцилиндров;
  • бесконтактными датчиками, обслуживающими зону обслуживания;
  • устройством блокировки стрелы при не выставленных опорах в виде установленного над задними колесами бесконтактного датчика (или двух датчиков, в зависимости от типа шасси);
  • устройством аварийного опускания корзины в виде ручного годронасоса, позволяющего полностью сложить подъемник в транспортное положение;
  • устройством блокировки опор при рабочем положении стрелы в виде бесконтактого датчика на стойке.

Кроме этого, в конструкции подъемника используется опорно-поворотное устройство со встроенным червячным редуктором, что позволяет существенно уменьшить габариты поворотной рамы. Токоподвод к подъемнику и к механизмам поворотной части производится от выключателя зажигания двигателя автомобиля проводом через токосъемник.

Для удобства работающих в корзине рабочих, корзина также оснащена поворотной системой, состоящей из электродвигателя с выдвижным штоком, обеспечивающей поворот корзины по горизонтали на 90 градусов в обе стороны. Использование электроизоляторов в конструкции грузовой корзины позволяет использовать автогидроподъемники для обслуживания электрических установок с напряжением до 1000В без отключения электрической сети. Кроме этого, конструктивные особенности рычажно-телескопической системы автогидроподъемников позволяют устанавливать дополнительное оборудование для подключения, непосредственно в рабочей корзине, электрического или пневматического инструмента.

Еще одной отличительной особенностью производимой продукции является использование в конструкции автоподъемников высококачественных материалов и комплектующих изделий и механизмов. Например, для изготовления подъемных стрел применяются высокопрочные конструкционные стали фирмы «Domex» (Швеция) с пределом текучести 700 мПа, за счет которых обеспечивается снижение металлоемкости конструкции до 40 процентов (с сохранением грузовысотных характеристик), по сравнению с использованием традиционных для большинства производителей подъемно-транспортного оборудования на территории СНГ материалов. При этом масса подъемного оборудования данной модели подъемника составляет не более 1500 кг.

Уникальная гидросистема с электропропорциональным управлением итальянской фирмы «Walvoil», а также использование других комплектующих ведущих европейских производителей, обеспечивают надежную работу подъемника в любых климатических условиях с широким диапазоном регулирования скоростей рабочих операций.

Конструкция оборудования модели ВИПО-16-01, с учетом габаритных размеров в транспортном положении и небольшой массы, позволяет производить установку на максимально короткие автомобильные шасси с длинной рамы (от заднего края кабины до конца рамы) не более 3 метров, как, например, у ЗИЛ-43272Н-1, или у автомобиля Silant. Использование установок автогидроподъемника на таких коротких полноприводных шасси значительно увеличивает проходимость спецтехники в труднопроходимых местах – на пересеченной, лесистой, заболоченной, песчаной местности. При этом аналогов такого подъемно-транспортного оборудования в странах СНГ в настоящее время не имеется.

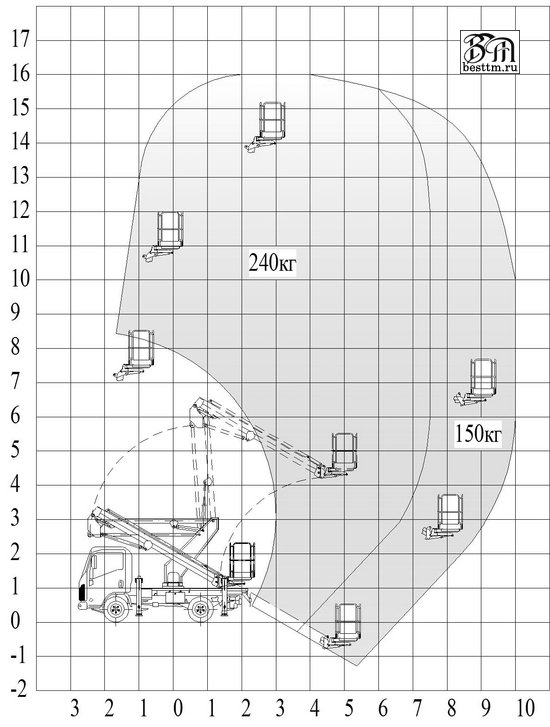

Автогидроподъемника ВИПО-16-01 наглядно показывают, что максимальная грузоподъемность в 240 кг достигается при работе в диапазоне до 7,5 метров от центральной оси опорно-поворотного устройства, а при максимальном вылете стрелы до 10 метров предел грузоподъемности составляет до 150 кг.

Производимая предприятием продукция соответствует всем существующим в Российской Федерации стандартам и нормативным требованиям, предъявляемым к специальным техническим транспортным средствам:

  • Техническим условиям ТУ BY 390317118.005-2011;
  • Правилам устройства и безопасной эксплуатации подъемников (вышек) – ПБ 10-611-03,
  • и имеет соответствующие разрешительные и сертификационные документы:
  • Патент на полезную модель подъемника автомобильного № 7846, выдан Национальным центром интеллектуальной собственности Республики Беларусь 15.09.2011 г.;
  • Сертификат продукции собственного производства № 57, выдан Белорусской торгово-промышленной палатой 13.04.2012 г.;
  • Сертификат соответствия №BY/112 04.12. 005 02715, выданный Республиканским унитарным предприятием «Витебский ЦСМС» 24.07.2009 г. на услуги по техническому обслуживанию и ремонту автотранспортных средств;
  • Сертификат компетентности № BY/001 от 22.03.2004 г. о соответствии требованиям, предъявляемым к организациям осуществляющим техническое освидетельствование, диагностирование, ремонт, модернизацию, изготовление автогидроподъемников, вышек всех типов, мачт, манипуляторов, выдан Белорусским Национальным техническим университетом;
  •  Свидетельство № 062 о присвоении международного идентификационного кода изготовителя (WMI-код), выдано НПРУП «Белорусский государственный институт стандартизации и сертификации» (БелГИСС);
  • Заключение № 2а/2012 от 10.05.2012 г. об отнесении товаров (работ, услуг) к высокотехнологичным, выдано Государственным комитетом по науке и технологиям Республики Беларусь;
  • Разрешение на применение подъемника автомобильного гидравлического № РРС 00-045260 от 23.09.2011 г., выдано Федеральной службой по экологическому, технологическому и атомному надзору Российской Федерации;
  •  Сертификат соответствия № C-BY.MP03.B.00111 от 12.10.2011 г. о соответствии автогидроподъемников требованиям Технического регламента «О безопасности машин и оборудования», утвержденного Постановлением Правительства Российской Федерации № 753 от 15.09.2009 г.);
  • Сертификат соответствия № C-BY.MP13.B.00312 от 29.05.2012 г. о соответствии автогидроподъемников требованиям Технического регламента «О безопасности машин и оборудования», утвержденного Постановлением Правительства Российской Федерации № 753 от 15.09.2009 г.);
  • Одобрение типа транспортного средства E-BY.МР03.В.00083 от 16.07.2012 г., выдано Росстандартом Российской Федерации;
  • Одобрение типа транспортного средства E-BY.МР03.В.00091 от 20.08.2012 г., выдано Росстандартом Российской Федерации.

Технические характеристики автоподъемника АГП ВИПО-16-01-02 на базе шасси Силант

Наименование характеристики

Значение характеристики

Базовое шасси

Silant 3,3 TD

Максимальная грузоподъемность люльки, кг

240 кг / до 7,5 м

150 кг /от 7,5 до 10,0 м

Площадь люльки, м2

1±0,1

Максимальное количество людей в люльке, чел.

2

Рабочая высота подъема, м, не менее

16

Вылет стрелы, мм, не более

10000

Максимальная скорость подъема люльки, м/с

0,5

База, мм, не более

2760

Колея колес, мм, не более

- передних

- задних

1835*

1818*

Дорожный просвет, мм, не менее

360*

Минимальный радиус поворота

(по колее наружного переднего колеса), м

6*

Максимальная транспортная скорость передвижения, км/ч

70

Угол поворота стрелы.

360°

Способ управления

Электрогидравлический дистанционный

Способ токоподвода к подъемнику

От электрооборудования

базового шасси

Полная масса подъемника, кг, не более

5500**

Распределение полной массы подъемника в транспортном положении по осям, кг, не более:

- на переднюю

- на заднюю

2475**

3025**

Масса подъемного оборудования, включая платформу, кг, не более

2200**

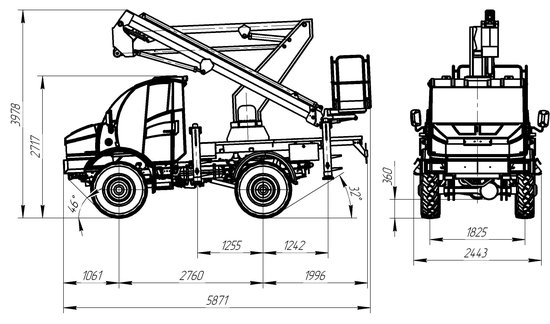

Габаритные размеры подъемника в транспортном положении, мм, не более:

- длина

- ширина

- высота

5871**

2443**

3978**

Срок службы, лет

12
