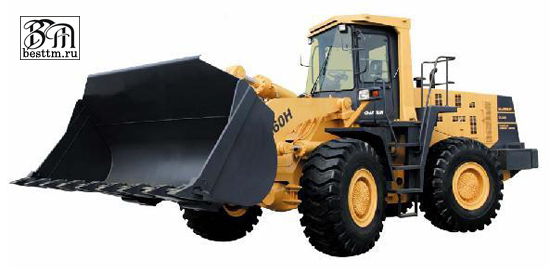

Фронтальный погрузчик CHANGLIN ZL60H

Размеры

1

Длина (с ковшом)

8280(мм)

2

Ширина

2897(мм)

3

Ширина ковша

3048(мм)

4

Высота

3565(мм)

5

Колесная база

3300(мм)

6

Колея

2300(мм)

7

Мин. Просветь от земли

460(мм)

Основные технические характеристики

1

Грузоподъемность

6000(кг)

2

Экуплуатационная масса

18600кг

3

Объем ковша

3.5(м³)

4

Макс. усилие отрыва

186KN

5

Сила тяги

165 KN

6

Высота разгрузки

3028(мм)

7

Расстояние разгрузки

1229(мм)

8

Угол разгрузки

≥45°

9

Глубина копания

212(мм)

10

Мин. радиус поворота

(1) по внешней кромке ковша

6870(мм)

(2) по центру заднего колесо

6400(мм)

11

Угол вертикального отклонения рамы

38±1°

12

Угол поворота

±12^o

13

Время подъема ковша

5.8(с.)

14

Время спуска ковша

3.2(с.)

15

Время разгрузки

1.5(с.)

16

Ходовая Скорость, км/ч,

(1) 1-я передача(передняя & задняя)

6.8

(2)2-я передача(передняя & задняя)

12.2

(3)3-я передача(передняя & задняя)

24.5

(4)4-я передача(задняя)

35

Дизельный Двигатель

1

Модель

Cummins 6CTAA8.3-C240 (TIER2)

C6121ZG20(TIER1)

2

Тип

С непосредственным впрыском, турбонаддувом и водным охлаждением

3

Нормативная мощность

179кВт.

174кВт.

4

Ход цилиндра

114/135(мм)

121/152(мм)

5

Полный выхлоп цилиндра

8.3(Л)

10.5Л

6

Модель двигателя

Delco-Remy 42MT

4N3181

7

Мощность двигателя

7.5(КВТ.)

7.5(КВТ.)

8

Напряжение при запуске двигателя

24(V)

24V

9

Номинальная частота вращения

2200об/мин

2200об/мин

10

Макс. крутящий момент

1017(N.m)/1500RPM

912(N.m)/1400RPM

11

Привод

Электрический

Электрический

12

Мин. удельный расход топлива, г/Кв.ч

205(g/КВт.ч)

238g/КВт.ч

13

Расход масла

0.9-1.6(г/КВт.ч)

0.95-1.77(г/КВт.ч)

14

Вес

617(кг)

960кг

Система передачи

1. Трансформатор

1

Тип

3-элементный, второго уровня

2

Отношение вращающего момента

2.55

3

Макс.диаметр линии тока

340(мм)

4

Тип охлаждения

Давление циркуляции масла

2. Трансмиссия

1

Модель

ZF 4WG200

2

Тип

Коробка переключения передач под нагрузкой

3

Система переключения передач

4 передние и 3 задние передачи

3. Мост и шина

1

Тип главного редуктора

Одноступенчатый

2

Передаточное число главного редуктора

5.111

3

Тип заднего редуктора

Одноступенчатый планетарный

4

Передаточное отношение заднего редуктора

5.167

5

Общее число

26.409

6

Размер шины

23.5-25 -16PR (Л-3)

Гидравлическая система

1

Модель масляного насоса

P257-G80367ZCA6/P124-G20ЛIG

2

Давление

20(МПа)

3

Модель гидрораспределительного клапана

7130-B97(HUSCO)

4

Управляющий клапан

406-1044-1145 (HUSCO)

5

(d*Л) Размеры подъемного цилиндра

Ф160*90*801(мм)

6

(D*Л) Размеры качающего цилиндра

Ф210*110*494(мм)

Рулевое управление

1

Тип

Шарнирно-сочлененная рама обеспечивает небольшой радиус поворота

2

Модель насоса

P360-G80467RD6G (C6121)

P257-G80467HCX6/G40ЛIG (Cummins)

3

Модель передачи рулевого механизма

BZZ3-100

4

Давление

16МПа

5

Размеры рулевого цилиндра

Ф100*50*425(мм)

Тормозная система

1

Тип тормоза

Пневмогидравлический 4-х колесный тормоз

2

Воздушное давление

0.7-0.8 (МПа)

3

Тип аварийного тормоза

Ручной

4

Тип стояночного тормоза

тормозные механизмы переднего моста и пружинные энергоаккумуляторы, с пневматическим растормаживанием

Объемы топливных резервуаров

1

Топливо (дизель)

350(Л)

2

Смазочное масло двигателя

19(Л)

3

Тормозное масло

2 x 1.5(Л)

4

Масло для гидротрансформатора и КПП

45(Л)

5

Масло для гидравлической системы

250(Л)

6

Масло для ведущего моста(F/R)

70(Л)+57(Л)
