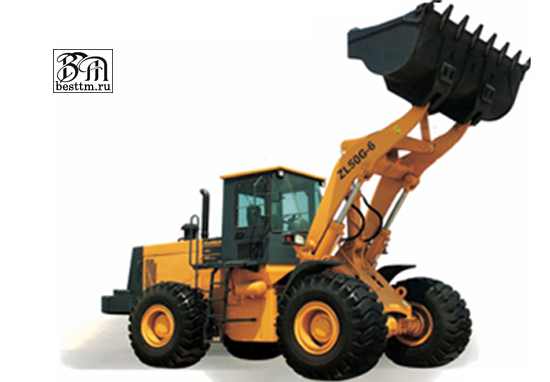

Фронтальный погрузчик CHANGLIN ZL50H

Габаритные размеры

1

Длина (с ковшом)
Ширина

Cummins двигатель

C6121 двигатель

8365(мм)

8215мм

2

Ширина ковша

2800(мм)

3

Высота, (с кабиной)

2963(мм)

4

Колесная база

3540(мм)

5

Колея

3350(мм)

6

Мин. просвет от земли

2200(мм)

7

Длина (с ковшом)

450(мм)

Основные технические характеристики

1

Грузоподъемность

5000(Kg)

2

Эксплуатационная масса

16300KG

3

Номинальная вместимость ковша

3.0(M³)

4

Макс. усилие отрыва

160kN

5

Максимальная сила тяги

137kN

6

Расстояние разгрузки

1107(мм)

7

Угол разгрузки

≥45°

8

Глубина копания

165(мм)

9

Мин. радиус поворота

(1) по внешней кромке ковша

6675(мм)

(2) по центру заднего колесо

5879(мм)

10

Угол вертикального отклонения рамы

40°

11

Угол поворота рамы

±13°

12

Время подъема ковша

≤5.8(sec.)

13

Время спуска ковша

≤3.8(sec.)

14

Время разгрузки

≤1.2(sec.)

15

Ходовая Скорость, км/ч, 3 передние и 3 задние

(1) 1-я передняя передача (км/ч)

7.05/9.0

(2) 2-я передача (км/ч)

11.7/16.0

(3) 3-я задняя передача (км/ч)

34.6/38.24

Дизельный Двигатель

1

Модель

Cummins 6CT AA 8.3-C215 (TIER2)

ShangChai C6121 engine

2

Тип

С непосредственным впрыском, турбонаддувом и водным охлаждением

3

Мощность

160 (квт)

162(квт)

4

Ход цилиндра

114/135 (мм)

121/152(мм)

5

Полный выхлоп цилиндра

8.3 (Л)

10.5(Л)

6

Модель стартерного двигателя

42MT

KB-24V

7

Мощность двигателя

8.2(квт)

7.5(квт)

8

Напряжение при запуске двигателя

24(V)

24(V)

9

Номинальная частота вращения

2200(об/мин)

2200(об/мин)

10

Макс. крутящий момент

998(N.M)

843±6%(N.m)/(1400r/min)

11

Привод

Электрический

Электрический

12

Мин. удельный расход топлива, г/Кв.ч

207(g/Kw.h)

230(g/Kw.h)

13

Расход масла

0.9-1.6(g/Kw.h)

0.95-1.77(g/Kw.h)

14

Вес

617(kg)

960(Kg)

Система передачи

1. Гидрорансформатор

1

Модель

SHANXI HANGTIAN Z50H.2C (C6121)

SHANXI HANGTIAN Z50H.2B (Cummins)

2

Тип

3-элементный, второго уровня

3

Отношение вращающего момента

2.55

4

Тип охлаждения

Давление циркуляции масла

2. Трансмиссия

1

Модель

Z50H.4

2

Тип

Коробка переключения передач под нагрузкой

3

Система переключения передачи

3 передних и 3 задних передачи

3. Мост и шина

1

Тип главного редуктора

Спирально-зубчатая передача, Одноступенчатая

2

Передаточное число главного редуктора

4.625

3

Тип заднего редуктора

Одноступенчатый планетарный

4

Передаточное число заднего редуктора

4.9286

5

Полное передаточное число

22.795

6

Макс. усилие вытягивания

137kN

7

Размер шины

23.5-25-16PR

Гидравлическая система

1

Модель масляного насоса

CBGj 3100 (For C6121)

CBGj3100/2040-XF(Cummins)

2

Давление

200(kgf/cm²)

3

Модель гидрораспределительного клапана

D32Ⅲ-YЛ20

7130-B97(HUSCO)

4

Управляющий клапан

DJS3-UX/UU/XX

406-1044-1145(HUSCO)

5

(D*Л) Размеры подъемного цилиндра

Ф160*90*715(мм)

6

(D*Л) Размеры качающего цилиндра

Ф180*90*530(мм)

Рулевое управление

1

Тип

Шарнирно-сочлененная рама обеспечивает небольшой радиус поворота

2

Модель насоса

CBGj 2063/1016-XF

3

Модель рулевого привода

TЛF1-E1000B+FKB6020

4

Модель передачи рулевого механизма

YXЛ-F160Л-N7-H

5

Давление в системе

16MPa

6

Размеры рулевого цилиндра

Ф90*45*435(мм)

Тормозная система

1

Тип тормоза

сухие дисковые тормоза с пневмогидроприводом на все четыре колеса

2

Воздушное давление

7-8(kgf/cm²)

3

Тип аварийного тормоза

Воздушный автоматический тормоз

4

Тип стояночного тормоза

тормозные механизмы переднего моста и пружинные энергоаккумуляторы, с пневматическим растормаживанием

Объемы топливных резервуаров

1

Топливо (дизель)

250(Л)

2

Смазочное масло двигателя

Cummins:20(Л) ShangChai:42(Л)

3

Масло для гидротрансформатора и КПП

42(Л)

4

Масло для гидравлической системы

180(Л)

5

Масло для ведущего моста(F/R)

20/20(Л)
