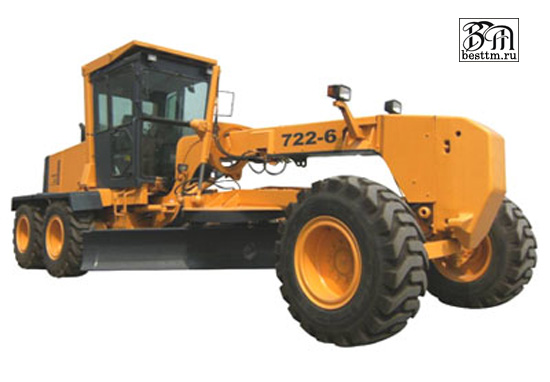

Автогрейдер 722-6
Автогрейдер 722-6
Характеристика:
1. Оборудовано двигателем «Cummins»
2.Ручная электрогидравлическая система управление переключается 6 передачами переднего хода, 3 передачами заднего хода.
3.Гидравлический замок, автоматическая блокировка/разблокировка NO-SPIN стабильная гарантия и мощная сила сцепления.
4.Идеальное распределение нагрузки «Axel» обеспечивает отличную устойчивость при резке твердой поверхности.
5.Полезная, эффективная гидравлическая система способствует каждой части быть полностью использованным.
6.Коробчатая структура облегчает завершить обработку в тяжелом режиме.
7.Широкий диапазон работы осуществляется с помощью гибкой системы подвески лопасти и сочлененного кадра.
Спецификация:
|
Габаритные размеры | ||
|
1 |
Длина |
9290мм |
|
2 |
Ширина |
2600мм |
|
3 |
Высота |
3600мм |
|
4 |
Колесная база |
6100мм |
|
5 |
Колея |
2120(мм) |
|
Основная техническая характеристика | ||
|
1 |
Грузоподъемность |
16400кг |
|
2 |
Длина лезвия |
4320мм |
|
3 |
Высота лезвия |
645мм |
|
4 |
Ширина лезвия |
22мм |
|
5 |
Макс. высота подъема лезвия. |
450мм |
|
6 |
Макс. глубина копания |
535мм |
|
7 |
Мин. радиус разворота |
7400мм |
|
8 |
Угол поворота рамы |
+26° |
|
9 |
Макс. угол поворота переднего колеса. |
+49° |
|
10 |
Угол колебания переднего моста |
32° |
|
11 |
Клиренс фронтальной оси |
610мм |
|
12 |
Угол среза |
29-77° |
|
13 |
Скорость передвижения, км/ч, 6 вперед и 3 назад | |
|
|
(1) Ⅰпередняя передача |
6.8 |
|
(2) Ⅱ передняя передача |
10.3 | |
|
(3) Ⅲ передняя передача |
15.3 | |
|
(4) Ⅳ передняя передача |
22.7 | |
|
(5) Ⅴпередняя передача |
32 | |
|
(6) Ⅵ передняя передача |
47 | |
|
(7) Ⅰзадняя передача |
6.8 | |
|
(8) Ⅱзадняя передача |
15.3 | |
|
(9) Ⅲ задняя передача |
32 | |
|
Дизельный двигатель | ||
|
1 |
Модель |
QSB6.7-C220 |
|
2 |
Тип |
С непосредственным впрыском, турбонаддувом и водным охлаждением |
|
3 |
Мощность |
164 kW |
|
4 |
Средний-диаметр отверстия /ход цилиндра |
107/124 (мм) |
|
5 |
Общий выхлоп цилиндра |
6.7 (L) |
|
6 |
Модель стартерного мотора |
KB-24V |
|
7 |
Мощность стартерного мотора |
1.68(KW) |
|
8 |
Напряжение стартерного мотора |
24(V) |
|
9 |
Номинальная скорость |
2200(об/мин) |
|
10 |
Макс. крутящий момент |
>800(N.M) |
|
11 |
Привод |
Электрический |
|
12 |
Мин. удельный расход топлива |
<244(g/Kw.h) |
|
13 |
Удельный расход масла двигателя |
0.95-1.77(g/Kw.h) |
|
14 |
Вес нетто |
590(kg) |
|
Система передачи | ||
|
Трансформатор | ||
|
1 |
Модель |
WG180 (ZF технология) |
|
2 |
Тип |
3-элементы.одностадийный |
|
3 |
Отношение крутящего момента |
1.94 |
|
4 |
Тип охлаждения |
Циркуляционное масло под давлением |
|
Коробка передач | ||
|
1 |
Модель |
WG180 (ZF технология) |
|
2 |
Тип |
Переключение под нагрузкой, односменный рычаг, замок разводного моста |
|
3 |
Положение переключения передач |
6 передних передач и 3 передние передачи |
|
Мост и шина | ||
|
1 |
Тип главного редуктора |
Спирально-зубчатая передача, одноступенчатый |
|
2 |
Передаточное число главного редуктора |
3.583 |
|
3 |
Тип заднего редуктора |
Одноступенчатая цепная передача |
|
4 |
Передаточное число заднего редуктора |
3.75 |
|
5 |
Передаточное отношение |
13.436 |
|
6 |
Двойной-привод |
Двухрядная роликовая цепь |
|
7 |
Размер шины |
17.5-25-14PR |
|
Гидравлическая система | ||
|
1 |
Модель масляного насоса (включая насос рулевого механизма) |
CBGj2045/1025 |
|
2 |
Система давления |
175(kgf/cm2) |
|
3 |
Модель распределительного клапана |
HUSCO5000-D |
|
4 |
Гидрозатвор |
KAYABA технология |
|
5 |
Модель гидромотора |
EATON, JS-130 |
|
Рулевое управление | ||
|
1 |
Тип |
Четыре Шины deflexion |
|
2 |
Модель рулевой передач |
BZZ1-E160B/ FKA-163022 |
|
3 |
Система давления |
16MPa |
|
Тормозная система | ||
|
1 |
Тип тормоза передвижения |
Гидравлический принудительный и внутренним образом расширяющийся тормоз |
|
2 |
Система давления |
120(kgf/cm2) |
|
3 |
Тип ручного тормоза |
Механический и внутренний расширяющийся тормоз |
|
Радиоактивная система | ||
|
1 |
Модель масляного насоса |
WP15A1B-380L05KA147N |
|
2 |
Модель мотора |
SKH07-191 |
|
Емкость масляного бака | ||
|
1 |
Топливо (дизель) |
350L |
|
2 |
Смазочное масло двигателя |
27L |
|
3 |
Масло для гидротрансформатора и КПП |
45L |
|
4 |
Масло для гидравлической системы |
70L |
|
5 |
Масло для ведущего заднего моста |
18L |
|
6 |
Сдвоенная коробка |
84L |
