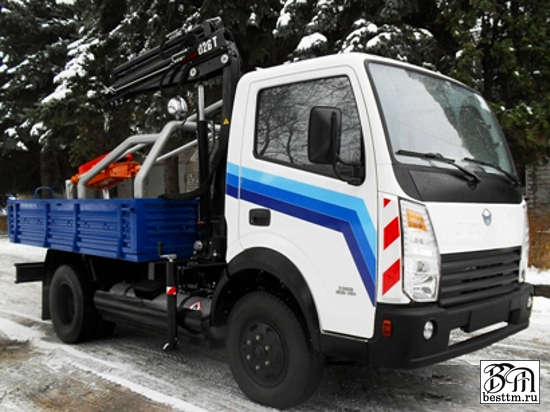

Машина для погружения свай (КСВУ-12)
Данная машина является незаменимым инструментом при выполнении работ по установке металлических или железобетонных свай, при ограждении отбойниками автомобильных дорог, ограждении лесных массивов вдоль железных и автомобильных дорог, прокладке газопроводов открытым способом, строительстве домов на слабонесущих грунтах, строительстве пирсов и переправ через водяные объекты.
Преимущества:
- для установки свай не нужно предварительное бурение и подходит любой, даже мёрзлый грунт (кроме горных пород);
- электронное регулирование усилия погружения свай;
- возможность быстрого снятия оборудования с машины для вдавливания свай в воде.
Технические характеристики шасси машины для погружения свай (КСВУ-12)
|
Наименование характеристики |
Значение характеристики | |
|
МКМ-1903-01 |
МКМ-1903-02 | |
|
Колесная формула вездехода |
4х4 | |
|
Число посадочных мест |
2 |
5 |
|
Габаритная длина / ширина / высота, мм |
4600/2100/2500 |
5600/2100/2500 |
|
Радиус разворота, м |
3.2 |
4 |
|
Колея, мм |
1445 | |
|
Двигатель |
ЗМЗ-409.10 (ISUZU - 4 JBIT) | |
|
Рабочий объем двигателя, л |
2.693 (2.771) | |
|
Номинальная мощность брутто при частоте вращения коленчатого вала мин, кВт (л.с.) |
105(142.8) 4400 (63(3600)) | |
|
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин, Нм (кгс м) |
230 (23.5) 3700-4100 (216(22) – 2100) | |
|
Тип двигателя |
Бензиновый впрысковый (АИ-92) (Дизель) | |
|
Минимальный удельный расход топлива, г/кВт (г/лсч) |
265 (195) (200(2200)) | |
|
Коробка передач |
мех, 4-ступенч | |
|
Раздаточная коробка |
2-ступенч | |
|
Рулевое управление |
Гидрообъёмное с управляемым задним мостом (3 режима работы) | |
|
Транспортная скорость, км/ч |
50 | |
|
дорожный просвет, мм |
220 | |
|
Угол подъёма, град. |
45 | |
|
Глубина преодолеваемого брода, мм |
500 | |
|
Масса снаряженного а/м, кг |
1800 |
2120 |
|
Полная масса, кг, не более |
3300 |
4120 |
|
Грузоподъемность, кг |
1500 |
2000 |
|
Распределение нагрузки на дорогу для машины с полной конструктивной нагрузкой, кг, не более: | ||
|
- через шины передних колес |
1440 |
1770 |
|
- через шины задних колес |
1860 |
2350 |
Технические характеристики оборудования машины для погружения свай (КСВУ-12)
|
Наименование характеристики |
Значение характеристики |
|
Тип привода |
Электрический |
|
Мощность привода, кВт |
4,0 |
|
Номинальное усилие вдавливания, кН (тн) |
120 (12) |
|
Скорость вдавливания (м/мин) |
2,0-3,0 |
|
Мачта |
Каркасного типа поворотная |
|
Рабочий ход каретки (м) |
4 |
|
Угол поворота мачты (градусов) Вес установки, кг Сваи (а также трубы, шпунты, стойки и пр) Максимальная длина вдавливаемых свай |
180 380 До 4 м До 4 м |
|
Максимальный диаметр вдавливаемых свай Максимальная глубина погружения свай |
До 250 мм До 6,0 м |
|
Привод |
от электродвигателя через ременную передачу |
|
Питание электродвигателя |
Генератор постоянного тока |
|
Напряжение питания электродвиг. (В) |
24 |
|
Привод генератора Управление устройством |
Через коробку отбора мощности автомобиля и карданный вал С поста управления базового автомобиля или выносного пульта |
|
Освещение при работе в ночное время |
Светодиодные прожектора |
