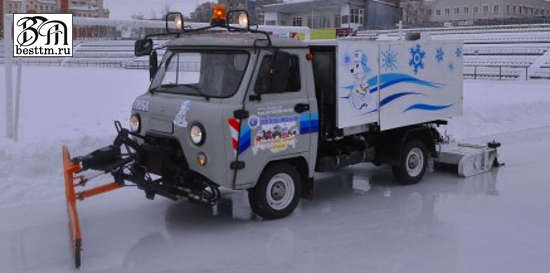

Универсальная манёвренная комбинированная автоматизированная машина МКМ-1904 (УМКА)

Имеет рабочий орган (кондиционер), представляющий собой сложную металлическую конструкцию, которая несет в себе все элементы и механизмы, необходимые для профессиональной обработки льда (нож, систему подвески и регулировки ножа, горизонтальный шнек, гидропривод, распределительную рампу для заливки льда и водяное полотенце). Установлен водяной бак (V-0,8 мᶟ) для заливки воды. Для сбора ледяной крошки и снега в бункер установлен вертикальный шнек. Бункер для снега – металлический сварной с высококачественным антикоррозийным покрытием и гидроприводом. Выгрузка снега осуществляется в специально отведённом месте - назад.
Для данного оборудования используется:
- модернизированное шасси серийно выпускаемой машины МКМ-1904 с гидрообъёмным рулевым управлением передних и задних колёс, радиус разворота 3м;
- для лучшего сцепления колёс и во избежание пробуксовки установлена шипованная зимняя авторезина;
- выхлопная труба выведенная вверх (нерж.);
- сдвоенный гидронасос обладает хорошими характеристиками и обеспечивает полноценную работоспособность всех гидравлических приводов машины (вертикальный и горизонтальный шнек, поднятие и опускание снежного бункера и кондиционера);
- пульт управления на передней панели для управления всего спектра навесного оборудования;
- дополнительное сферическое зеркало;
- дополнительное заднее освещение для работы в тёмное время суток.
Легкость и простота управления, как обычным автомобилем, не требует дополнительного специального обучения и соответствует всем мировым нормам и стандартам управления.
Данная модель не только не уступает по технико-эксплуатационным показателям своей иностранной коллеге, но и способна обслуживать как закрытые, так и открытые хоккейные площадки, стадионы, беговые дорожки с естественным и искусственным ледяным покрытием. Возможность установки переднего отвала и всего спектра сменного навесного оборудования, а также способность самостоятельно передвигаться по автодорогам до места проведения работ (со скоростью до 50 км/ч) и значительная экономия в ценовом сегменте делает данную модель не имеющей аналогов на сегодняшний день на рынке подобной специализированной техники!
В зимний период машина предназначена для:
- расчистки территории от снега с помощью поворотного отвала;
- обслуживания, содержания ледовой поверхности;
- сбора и вывоза ледяной крошки в специально отведённое место.
В летний период оснащается агрегатом фронтальным моющим - для мытья и очистки прилегающих территорий; самосвальным кузовом, мусоросборочным оборудованием для прессовки и вывоза бытовых отходов.
Оборудование для заливки льда призвано выполнять три основные задачи:
- срезать поврежденный слой ледовой поверхности, с одновременным сбором ледяной крошки в кузов машины;
- заполнять серьезные царапины, оставляемые коньками;
- восстанавливать срезанную поверхность при помощи равномерной заливки нового слоя.
Технические характеристики универсальной манёвренной комбинированной автоматизированной машины МКМ-1904 (УМКА)
Наименование характеристики |
Значение характеристики | |
Рама |
УАЗ-3303 усиленная | |
Колесная формула |
4х4 | |
Привод навесного оборудования |
Гидравлический | |
Габаритная длина / ширина / высота, мм |
5390 / 2200 / 2330 | |
База шасси, мм |
2300 | |
Двигатель |
ЗМЗ-409.10 |
ISUZU - 4 JBIT |
Тип двигателя |
Бензиновый впрысковый (АИ-92) |
Дизель |
Рабочий объем двигателя, л |
2.693 |
2.771 |
Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) |
105(142.8) 4400 |
63(3600) |
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м) |
230(23.5) 3700-4100 |
216(22) - 2100 |
Минимальный удельный расход топлива, г/кВт (г/лсч) |
265 (195) |
200 (2200) |
Коробка передач |
мех., 4-ступенч. | |
Раздаточная коробка |
2-ступенч. | |
Рулевое управление |
ГУР, управляемые передний и задний мосты | |
Объём бункера для сбора ледовой крошки, куб.м |
3 | |
Объём ёмкости для воды, куб.м |
0.8 | |
Вес комбайна , кг |
2700 | |
Подъём режущего аппарата |
гидроцилиндром | |
Ширина срезаемого слоя, не менее, м |
2 | |
Толщина срезаемого слоя, мм:
|
| |
Производительность при строгании льда с заливкой и полировкой, кв.м/ч |
2900 | |
Скорость машины, км/ч:
|
| |
Эксплуатация комбайна разрешается до температуры окружающего воздуха |
-20 с заливкой льда
|
