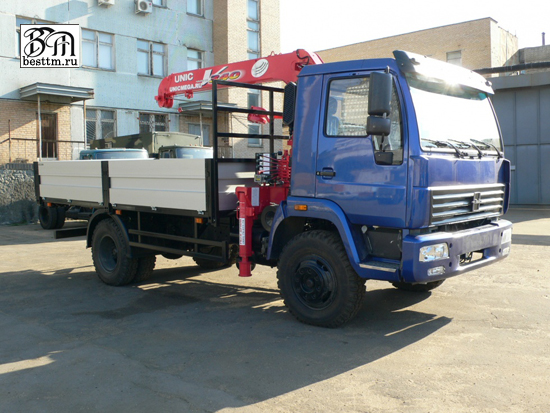

Кран манипулятор ЗИЛ R310 с КМУ UNIC URV-343
|
Технические характеристики манипулятора на шасси ЗИЛ | |
|
Базовое шасси |
ЗИЛ-4329В3 |
|
База автомобиля, мм |
3800 |
|
Масса перевозимого груза, кг |
5000 |
|
Полная масса автомобиля, кг |
11000 |
|
Радиус поворота, м |
6,9 |
|
Внутренние размеры платформы, мм |
4700х2500х600 |
|
Габаритные размеры автомобиля, мм |
7300х2500х3100 |
|
Краноманипуляторная установка (КМУ) | |
|
Модель |
UNIC URV-343 |
|
Грузовой момент, кг.м |
8181 |
|
Количество секций |
3 |
|
Макс. грузоподъемность, кг/на рабочем радиусе, м |
3030/2,70 |
|
Грузоподъемность, |
2330/3,12 |
|
кг/вылет стрелы, м * |
680/7,51 |
|
Величина телескопирования стрелы, м (мин./макс.) |
3,31/7,70 |
|
Угол подъема стрелы, град (мин. /макс.) |
1 - 78 |
|
Угол поворота колонны, град |
360 |
|
без ограничения | |
|
Величина опускания крюка, м |
8,7 |
|
* При горизонтальном расположении стрелы | |
|
Двигатель | |
|
Модель |
ММЗ Д-245.9 Е3 |
|
Тип |
дизельный с турбонаддувом |
|
и промежуточным охлаждением воздуха | |
|
Рабочий объем, л |
4,75 |
|
Мощность, кВт./л.с. |
95,7/130 |
|
при мин. -1 |
2400 |
|
Кабина |
Кабина над двигателем, двухдверная, двухместная |
|
Платформа |
С алюминиевыми бортами, с краном-манипулятором между кабиной и платформой |
|
Сцепление |
Диафрагменное, однодисковое, с пневмогидроусилителем |
|
Коробка передач |
Пятиступенчатая |
|
Ведущий мост |
Одноступенчатый гипоидный |
|
Карданная передача |
Два карданных вала с тремя шарнирами, скользящим шлицевым соединением и одной промежуточной опорой |
|
Рулевой механизм |
RBL C-300V, рулевой механизм типа «винт-шариковая гайка-рейка-сектор», рулевой привод с гидравлическим усилителем |
|
Электрооборудование |
Однопроводная система с номинальным напряжением 24 В |
